타입: | UAV 드론 RF 신호 전파 교란기 | 범위: | 3000 미터에 대한 반경 1000년 |
---|---|---|---|
출력 전원: | 190W/Customized | 안테나: | 각각 밴드를 위한 16dBi |
파워 케이스: | IP64 수준 | 색: | 회색 |
전원 공급기: | DC27V에게 AC110-240V | 지속 시간: | 연속적인 24 시간 |
케이스 사이즈: | 38.5*30.7*15.6cm (안테나를 포함하지 않습니다) | 제품 중량: | 10.0kgs (포함되지 않는 안테나) |
설치 높이: | 3 내지 18 미터 | ||
하이 라이트: | 와이파이 재밍소자,와이파이 신호 스크램블러,오일 저장고 신호 전파 교란기 블로커 |
야외 컴퓨터 접속 원거리 UAV는 오일 저장고를 위한 신호 전파 교란기 블로커를 윙윙거립니다
기능
1. 그것은 와이파이 신호와 GPS 신호의 정지 리모콘에 의해 UAV 정찰기로부터 떨어진 지역 반경 1000-3000 미터를 보호할 수 있습니다.
2. UAV 상태 : 어떤 신호, 어떤 네트워크, 중지 데이터와 비디오 전송, 중지 동작, 땅 또는 귀향
3. 우리는 100W 위에서 5.8G RF 전파 교란기 모듈에게 40W 또는 50W, 다른 모듈을 줄 수 있습니다
특징
1. 극단적 고전력 190W가 각각 밴드를 위한 고이득 지향성 안테나와 결합했습니다
3000 미터 지역에 반경 1000년을 보호합니다 (실제적인 환경과 신호 강도에 의존하 )
2. IP64 수준 메인 컨트롤 엔진을 보호하거나 다른 3개 채널 또는 더 많은 채널 신호는 특화했습니다 주파수 433MHz, 868MHz, 912MHz, 916MHz, GPS / 글로나스 네비게이션 신호,
3. 정확하게 특정 신호를 보호하기 위해 빈도수 RF모듈과 단일 스위치 제어를 분리하세요
또한 주문 제작된 주파수와 쉬운 유지를 위해
4. 효율적 방열 시스템 : 저쪽으로 장시간 작동을 보증하기 위한 빠른 성수기 열기
5. 선택적 감시 소프트웨어가 고객에 대하여 모니터합니다 : PC 작전, 핸드폰 어플리케이션 제어를 지원할 수 있습니다,
통합 시스템을 발견하여 윙윙거리세요
6. 전압 정재파비 보호 : 안정적이고 안전한 전원 공급기를 보증하기 위해, 전원 공급기 보호 박스를 사용하세요
7. 화웨이 최근 첨단 기술 천둥 보호 박스
8. 단지 영향 다운링크 ; 기지국에 대한 어떤 영향
![]() |
![]() |
주 엔진 건
1. IP64 수준 다이-캐스트 알루미늄 합금 설계, 쉬운 관리를 위한 힌지 잠금장치 보호와와 손상 방지
2. 안테나와 연결되도록 (주문 제작된) 앤형 연결기
3. 선풍기와 핀에서 조립된 것을 가진 효율적 방열 시스템
4. 메인 스위치가 완전한 장치 작동을 제어합니다
5. 지향성이거나 옴니 섬유 유리 안테나를 위한 선택적 선택
6. 단일 주파수 제어를 위한, 모듈 설계를 분리하세요
7. LED는 일하는 계속되는 상태를 보여줍니다
8. 온도와 전원 공급기 보호 박스와 전압 정재파비 보호 위에서
9. 전원 켬을 돌리기 전에 안테나가 연결된다는 것을 보증하세요
선택적 주파수 (10W, 20W,30W,40W, 50W, 100W ; 또한 이용 가능한) RF모듈
CDMA/GSM850MHz :850-894MHz ; 100W ;
GSM900MHz :925-960MHz ; 100W ;
GSM/DCS1800MHz :1805-1880MHz ; 100W ;
3G/UMTS2100MHz :2110-2170MHz ; 100W ;
4GLte700MHz :790-826MHz ; 100W ;
4G/WiMAX2600MHz :2620-2690MHz ; 100W ;
WIFI2.4G :2400-2485MHz ; 100W ;
4G2500MHz :2500-2570MHz ; 100W ;
GPSL1 :1570-1610MHz ; 100W ;
GPSL2 :1200-1300MHz ; 100W ;
GPSL3 :1380-1400MHz ; 100W ;
Wi-Fi5.8GHz :5725-5850MHz ; 10W ;
VHF :135-174MHz ; 100W
UHF :400-470MHz ; 100W
RC433MHz :433MHz ; 100W
RC315MHz :315MHz ; 100W
17.CDMA450MHz :450-470MHz ; 100W ;
테스트
오랜 시간 장기간 시험과 되풀이된 스렉트럼 분석기는 자격을 얻은 제품을 보증하기 위해 시험을 받습니다

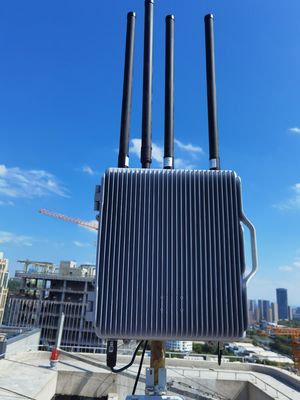

설치 참조 :
다른 솔루션 :
주 엔진, 안테나, 같은 축의, 연결기, 기타 등등.
세부 사항은 사진을 찍습니다
기술 데이터 :
모델 |
TX-JZ01 |
반지름을 방해하기 |
1000-3000 미터 |
출력 전원 |
전체 190W |
표준 차폐 주파수 |
GPSL1 : 1560-1620MHz |
와이파이 2.4G : 2400-2485MHz |
|
와이파이 5.8G : 5725-5850MHz |
|
(다른 주문 제작된 주파수) |
|
소비 전력 |
380W |
사이즈 |
53*41*23cm |
안테나 크기 |
124*28*8cm |
업무 시간 |
연속 작업식 |
대기 온도 |
-40C~75C |
상대 습도 |
35~85% |
설치 높이 |
3~15meter |
설치 방식 |
벽 행잉 / 막대기 보유 |
아웃셸 재료 |
주조 알루미늄 합금을 죽으세요 |
방수 수준 |
IPX64 |
안테나 자료 :
프리퀀시레인지 |
맞춤화될 수 있습니다 |
Dimensions*mm(Height/Width/Depth) |
(주문 제작된) 124*28*8cm |
게인 |
(주문 제작된) 16±1dBi |
전압 정재파비 |
≤1.5 |
편광 |
수직 |
수평선상 빔폭(0o) |
100±5o |
수직 빔폭(0o) |
15±3o |
전후 전계 비율(dB) |
≥25 |
입력 Impedance(Ω) |
50Ω |
최대 투입 전원(W) |
단일 커넥터를 위한 100W |
입력 커넥터 타입 |
엔은 타이핑하거나, 특화했습니다 |
보호를 밝히기 |
DC는 갈렸습니다 |
정격 풍속 속도(m/s) |
60m/s |
사용가능한 Humidity(%) |
10- 95 |
레이돔 색 |
그레이 컬러 |
레이돔 재료 |
UPVC |
작동 온도(oC) |
- 30~75 오우 |
인스탈룰션 방법 |
폴 마운트 |
증가하는 하드웨어(MM) |
c40~c80 |
기계적 경사(o) |
0-10o |
