| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | TX TELSIG |
| 인증: | SGS,ISO9001 |
| 모델 번호: | TXC100PA |
| 최소 주문 수량: | 1 |
| 가격: | 협상 가능 |
| 포장 세부 사항: | 튼튼한 케이스 또는 상자 |
| 배달 시간: | 2 근무일에 |
| 지불 조건: | T/T, 페이팔, 웨스턴 유니온 등 |
| 공급 능력: | 50,000개/월 |
| 유형: | PA 파워 앰프 모듈 | 와트수: | 100W |
|---|---|---|---|
| 얻다: | 50dBM | 빈도: | 100-1000MHz |
| 방해 범위: | 1-1.5KM(신호 환경에 따라 다름) | Marterial: | 오래가는 알루미늄 불순물 |
| 크기: | 194*84*26MM | 무게: | 779g |
| 강조하다: | 고성능 휴대전화 방해기,rf 주파수 방해기 |
||

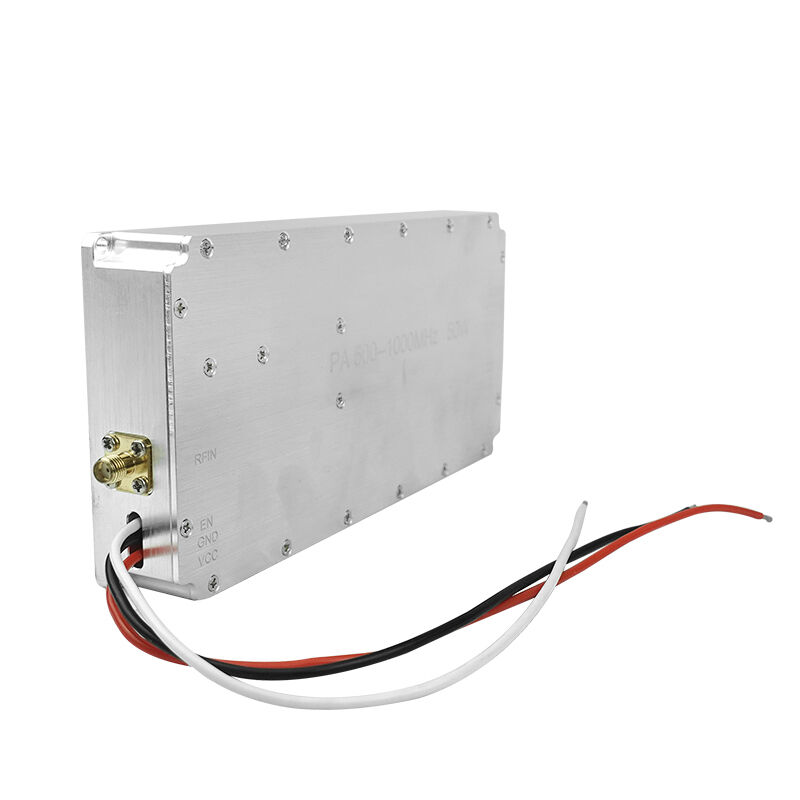

신호 통신용 PA 100W 28V 0dBm 입력 광대역 파워 앰프 모듈
이 광대역 RF 파워 앰프 모듈은 전문 신호 통신 시스템을 위해 설계된 고성능 올 솔리드 스테이트 선형 앰프입니다. 100W의 높은 출력 전력, 0dBm의 초저 입력 구동, 28V 표준 전원 공급 장치 및 광대역 작동으로 통신 송신기, 신호 커버리지, 원격 측정, 데이터 링크 및 테스트 애플리케이션에 안정적이고 신뢰할 수 있으며 고품질의 신호 증폭을 제공합니다.
"주파수 및 안테나"는 국가별 표준 및 특정 요구 사항에 따라 맞춤 설정될 수 있습니다.
TXtelsig혁신적인 무선 신호 재밍 및 커버리지 제품 연구 개발 전문가입니다.
사양
| 번호 | 항목 | 데이터 | 단위 |
| 1 | 주파수 | 500-1000 | MHz |
| 2 | 테스트 전압 | 28 | V |
| 3 | 전류 | 10-13 | A |
| 4 | 출력 | 50 | W |
| 5 | 이득 | 47 | dB |
| 6 | 출력 안정성 | 1 | dB |
| 7 | 커넥터 | SMA | |
| 8 | 출력 커넥터 VSWR | ≤1.30 (전력 및 VNA 테스트 없음) | |
| 9 | 전원 공급 와이어 | 빨강+검정+활성화 와이어 | |
| 10 | 활성화 제어 | 높음 ON 낮음 OFF | |
| 11 | 외형 크기 | 194*84*26 | mm |
| 12 | 장착 구멍 | 176*84 | mm |
| 13 | 무게 | 779 | g |
| 14 | 작동 온도 | -40~+65 | ℃ |
| 15 | 외형 재질 | 알루미늄 | |
| 16 | 표준 입력 | 5 | |
특징
1. 100W 고출력
전체 작동 대역에 걸쳐 우수한 평탄도를 갖춘 안정적인 100W (50dBm) CW 출력 전력으로 강력하고 일관된 신호 전송을 보장합니다.
2. 0dBm 초저 입력 구동
0dBm (1mW) 입력 신호만으로 전체 전력 출력을 달성하여 외부 프리앰프의 필요성을 없애고 시스템 설계 및 통합을 크게 단순화합니다.
3. 광대역 및 고이득
넓은 주파수 커버리지는 다중 대역 통신 시스템을 지원합니다. 최대 50dB의 높은 이득은 강력한 신호 증폭 및 장거리 전송 능력을 보장합니다.
4. 컴팩트 모듈 및 높은 신뢰성
통합 방열 설계를 갖춘 견고한 모듈 구조. 과열, 과전압, 과전류 및 VSWR 보호 회로가 내장되어 열악한 환경에서도 안정적인 작동을 보장합니다.
