| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | TX TELSIG |
| 인증: | SGS,ISO9001,ROHS |
| 모델 번호: | TX150W |
| 최소 주문 수량: | 1 |
| 가격: | Negotiated |
| 포장 세부 사항: | 알루미늄 합금 프레임이 있는 훈증 목재 케이스 |
| 배달 시간: | 근무일 기준 2일 후 |
| 지불 조건: | T/T, 페이팔 등 |
| 공급 능력: | 5000pcs/월 |
| 상표: | 텍신 | 빈도: | 100-1000MHz |
|---|---|---|---|
| 크기: | 200*100*21cm | 무게: | 693g |
| 산출: | 100W | 재료: | 알류미늄 |
| 전압: | 28V | 입력: | 0dBm |
| 애플리케이션: | 핵심 영역 | ||

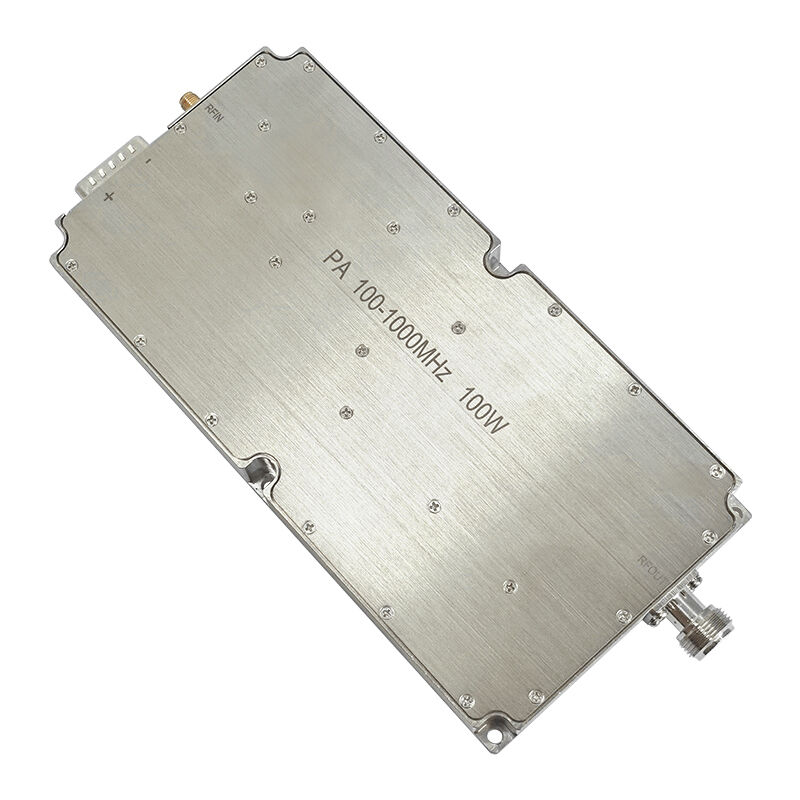

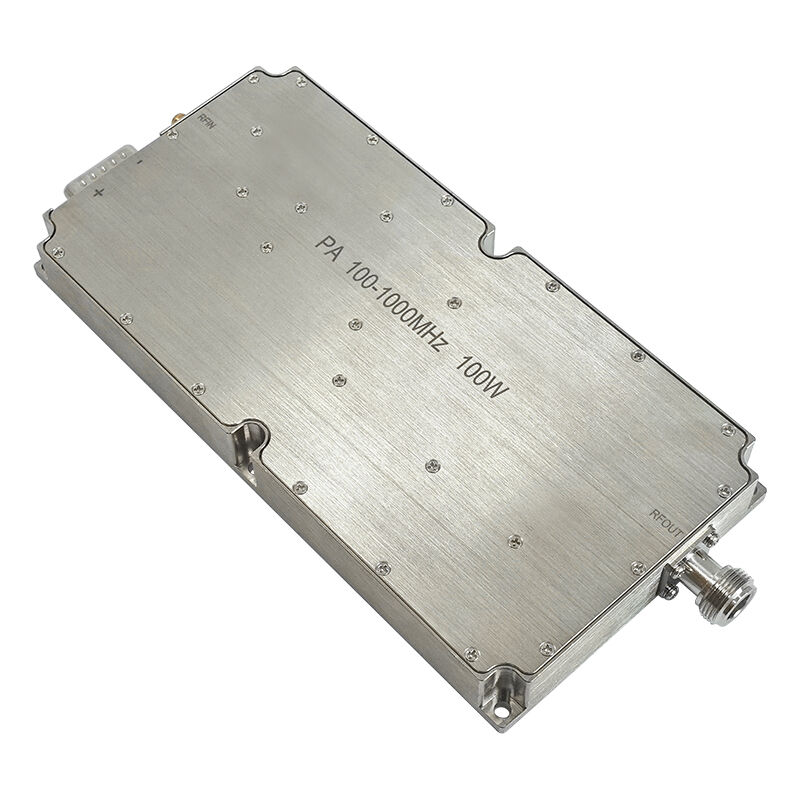

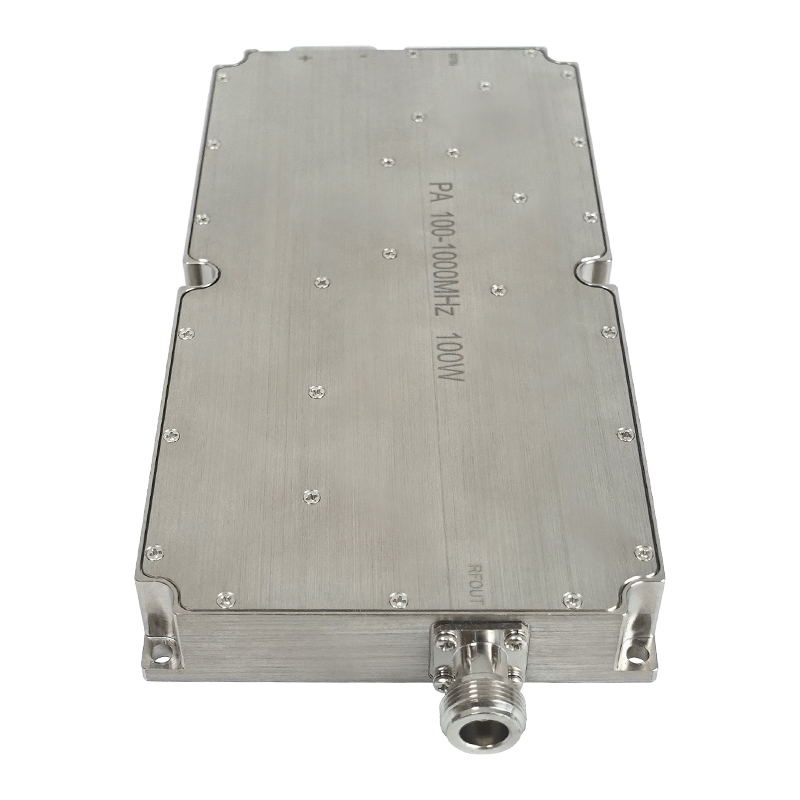

| 강조하다: | 100W broadband power amplifier module,100-1000MHz PA amplifier with warranty,TX new version power amplifier |
||
| Parameter | Symbol | Min | Typ | Max | Unit | Remark |
|---|---|---|---|---|---|---|
| Operating Frequency | BW | 100 | 1000 | MHz | ||
| Input Power | Pin | 0 | dBm | |||
| Output Power CW | Psat | 50 | 51 | 52.5 | dBm | Continuous Wave |
| Power Gain | Gp | 51 | dB | @ Pin=2 dBm | ||
| Power Gain Flatness | △Gp | ±1.5 | dB | @ Pin=2 dBm | ||
| Input Return Loss | S11 | -15 | dB | |||
| Operating Voltage | Vdc | 28 | 32 | 32 | V | |
| Current Consumption | A | 13 | 16 | A | @ Pout＞100W | |
| RF Connector Input | SMA, Female | |||||
| RF Connector Output | SMA, Female | |||||
| Size | 200*100*100mm | |||||
| Max Input Power | PinMax | ≤10 | dBm | |||
| Pin | Function | Description |
|---|---|---|
| VDD | A1 | Ground |
| GND | A2 | 28Vdc |
| Current Sense | 1 | Analog voltage relative to Module's current@100mV/A |
| Temp Sense | 2 | Analog voltage relative to Module's Temperature@10mV/℃ |
| Enable | 3 | Amplifier Enable: TTL Logic High(3.3V) (Internally Pulled-Low) |
| GND | 4 | Ground |
