홈 > 제품 소개> RF 전력 증폭기> 레이더 및 위성 산업용 맞춤형 20W 17GHz 21GHz RF PA 파워 앰프 모듈

레이더 및 위성 산업용 맞춤형 20W 17GHz 21GHz RF PA 파워 앰프 모듈

Customized 20W 17GHz 21GHz RF PA power amplifier module for radar and satellite industries.
Customized 20W 17GHz 21GHz RF PA power amplifier module for radar and satellite industries. Customized 20W 17GHz 21GHz RF PA power amplifier module for radar and satellite industries. Customized 20W 17GHz 21GHz RF PA power amplifier module for radar and satellite industries.
기본 정보
원래 장소: 중국
브랜드 이름: TeXin
인증: CE ISO
모델 번호: TX-HZ70W
최소 주문 수량: 1
가격: 협상 가능
포장 세부 사항: 오래가는 경우 또는 상자
배달 시간: 5~8일
지불 조건: L/C, D/A, D/P, T/T, 서부 동맹
공급 능력: 100000월당
최고의 가격 지금 연락
상세 정보
힘: 70W 빈도: 맞춤형
전압: 28V 현재의: 6A
무게: 278G 크기: 132*53*20mm
애플리케이션: 드론 방지 시스템 재료: 알류미늄
커넥터: SMA
강조하다:

20W rf 전력 증폭기 모듈

,

17GHz 레이더 파워 앰프

,

21GHz 위성 RF 앰프

제품 설명

맞춤형 20W 17GHz-21GHz RF 전력 증폭기 모듈
이 20W 초광대역 전력 증폭기(17GHz-21GHz)는 마이크로파 통신, 레이더 탐지 및 위성 통신의 고성능 애플리케이션을 위해 설계되었습니다. Ku/Ka 엣지 대역 전력 증폭기 범주에 속하며 뛰어난 대역폭, 전력, 효율성 및 안정성을 제공합니다.
제품 개요
Shenzhen Texin Electronics에서 개발 및 제조한 이 20W 17GHz ~ 21GHz 광대역 전력 증폭기는 100% DC 및 RF 전체 공정 테스트를 거친 컴팩트한 디자인을 특징으로 합니다. 무연 및 RoHS 표준을 준수하며 -20°C ~ +60°C의 온도에서 작동합니다. 간섭 방지, 충격 저항 및 긴 수명 특성을 통해 지속적인 안정적인 작동을 보장하고 장비 고장률을 줄입니다.
기술 사양
매개변수 값 단위
주파수 17000-21000 MHz
테스트 전압 22 V
전류 3.7 A
출력 전력 20 W
이득 43 dB
출력 안정성 1 dB
커넥터 SMA/암
출력 커넥터 VSWR ≤1.30 (전력 및 VNA 테스트 없음)
전원 공급 장치 빨간색+검은색+활성화 와이어
활성화 제어 높음 ON 낮음 OFF
치수 80*60*16 mm
장착 구멍 80*60 mm
무게 164 g
작동 온도 -40 ~ +65 °C
하우징 재질 알루미늄
진동 저항 차량 탑재 가능
주요 특징
  • 정밀한 광대역 커버리지: 추가 조정이나 분할 디버깅 없이 전체 17GHz-21GHz 주파수 대역(17.3-21.2GHz 위성 통신 대역과 호환)을 커버합니다.
  • 통합 설계: 시스템 진단 및 유지 보수를 위한 통합 전력 감지기가 장착되어 있으며 모든 입출력 포트는 50Ω에서 완벽하게 매칭됩니다.
  • 첨단 초광대역 기술: 초광대역 주파수 전반에 걸쳐 안정적인 출력을 유지하여 엄격한 고급 애플리케이션 요구 사항을 충족합니다.
  • 환경 적응성: 샌드블라스팅 산화 처리된 고품질 알루미늄 합금 하우징은 뛰어난 방열, 내식성 및 내충격성을 제공합니다.
제품 이미지

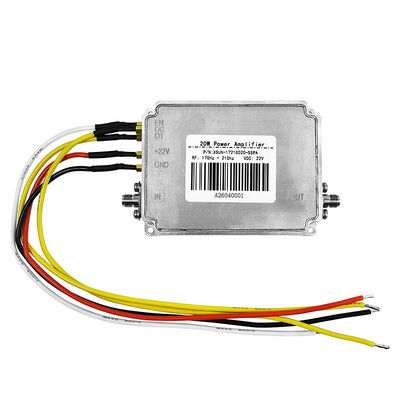

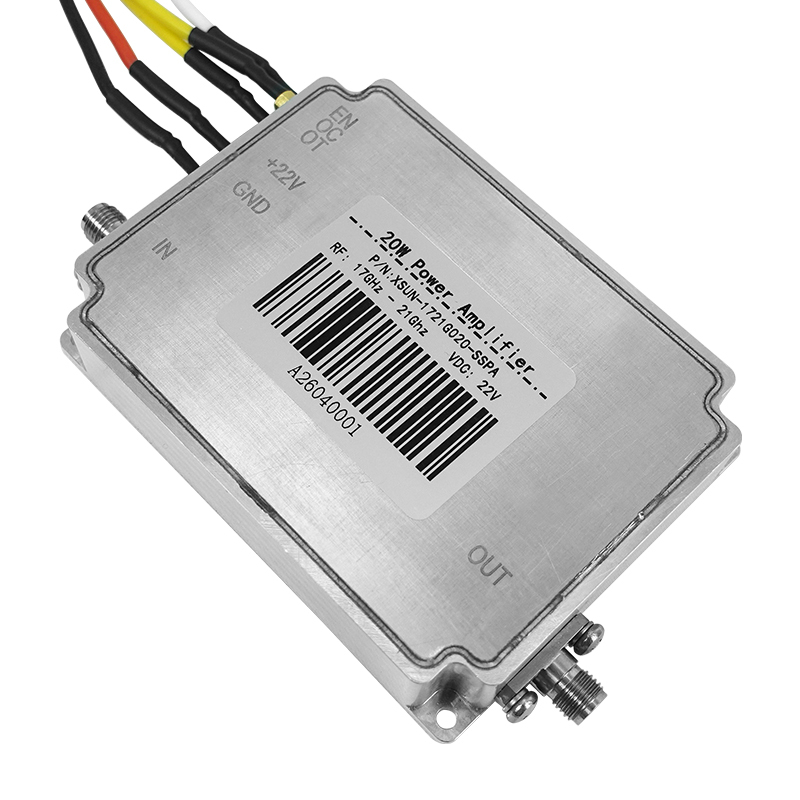

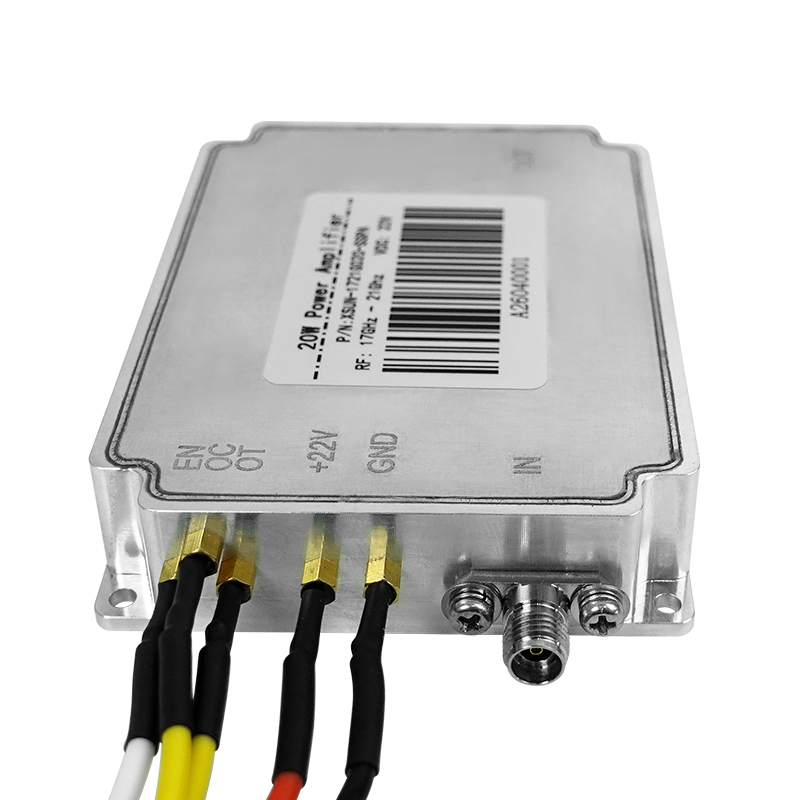

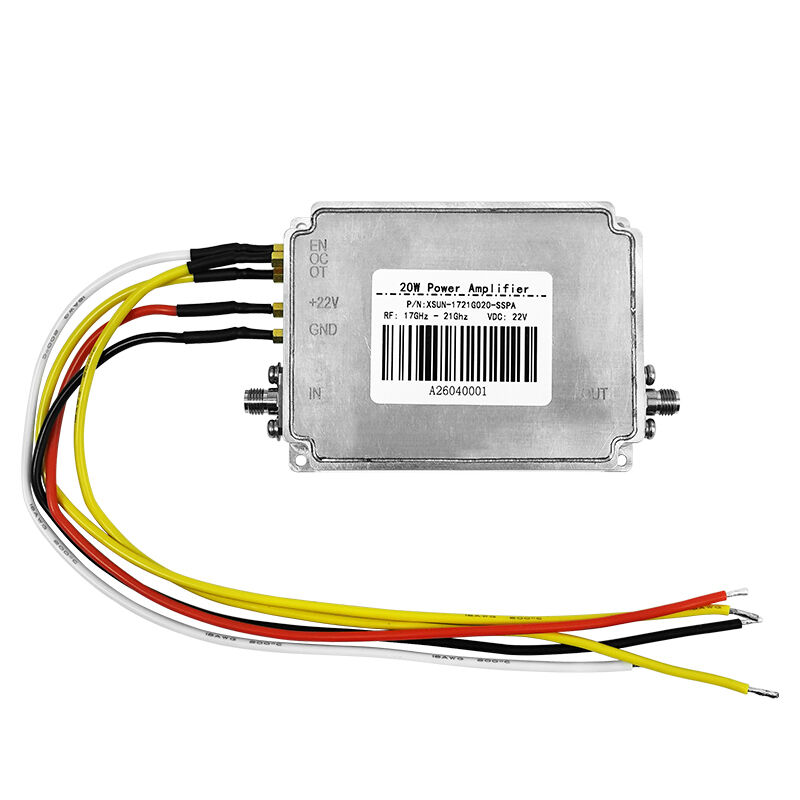

Customized 20W 17GHz-21GHz RF Power Amplifier Module - Front View Customized 20W 17GHz-21GHz RF Power Amplifier Module - Side View Customized 20W 17GHz-21GHz RF Power Amplifier Module - Technical Details
응용 분야
  • 위성 통신: 지상국 신호 증폭 및 위성 단말기 신호 강화로 통신 거리 및 안정성 향상
  • 레이더 탐지: 항공기, 선박 및 지상 레이더 애플리케이션을 위한 민간 레이더 시스템
  • 국방 및 항공 우주: 등급 표준을 충족하는 국방 통신 및 항공 우주 장비를 위한 RF 신호 증폭
  • 마이크로파 테스트: 마이크로파 테스트 장비 및 RF 테스트 애플리케이션을 위한 핵심 증폭 부품
자주 묻는 질문
  • 최소 주문 수량은 얼마입니까?
    한 개부터 주문을 지원하지만 무료 샘플은 제공하지 않습니다.
  • 100W 안티 드론 재밍 모듈의 가격은 얼마입니까?
    가격은 주파수 대역에 따라 다릅니다. 특정 가격은 문의해 주십시오.
  • 어떤 결제 방법을 사용할 수 있습니까?
    T/T, PayPal, USDT, Alipay, WeChat 및 기타 결제 방법을 허용합니다.
  • 배송 시간은 어떻게 됩니까?
    주문은 일반적으로 주문 후 5-7일 이내에 배송됩니다.
