| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | TX TELSIG |
| 인증: | SGS, ISO9001 |
| 최소 주문 수량: | 1 |
| 가격: | 협상 가능 |
| 지불 조건: | L/C, T/T, PayPal 등 |
| 주파수 범위: | 2.4GHz 5.2GHz 5.8GHz | 힘: | 4W 5W 10W |
|---|---|---|---|
| 종류: | 양방향 전력 증폭기 | 적용: | 신호 증폭기 |
| 커넥터: | 휴대용 전파 교란기 기기 | 특징: | 7 밴드 |
| 크기: | 284*97.5*60mm | 안테나 무게(kg): | 131g |

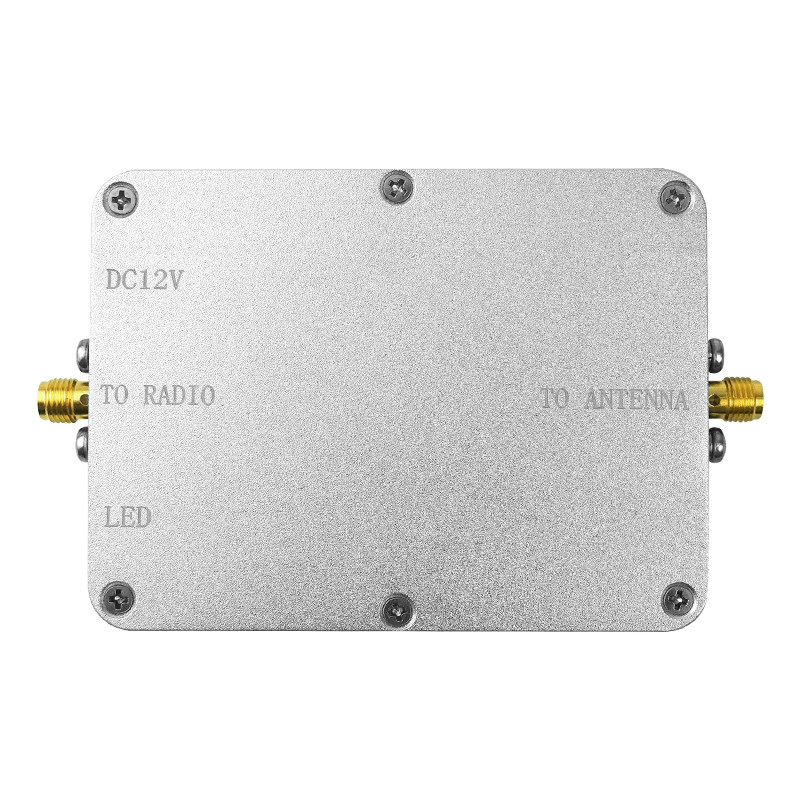

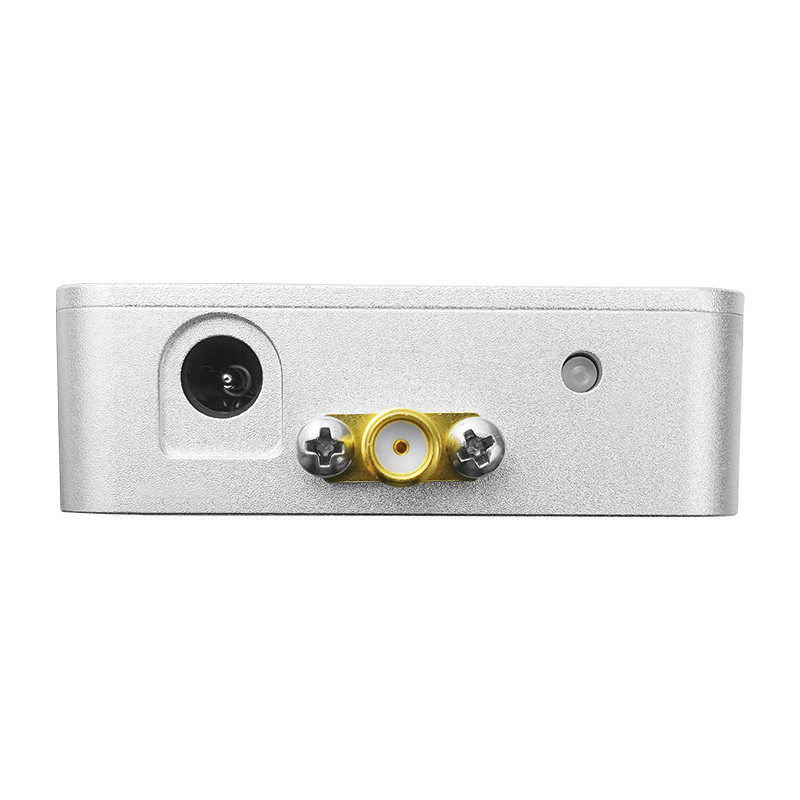

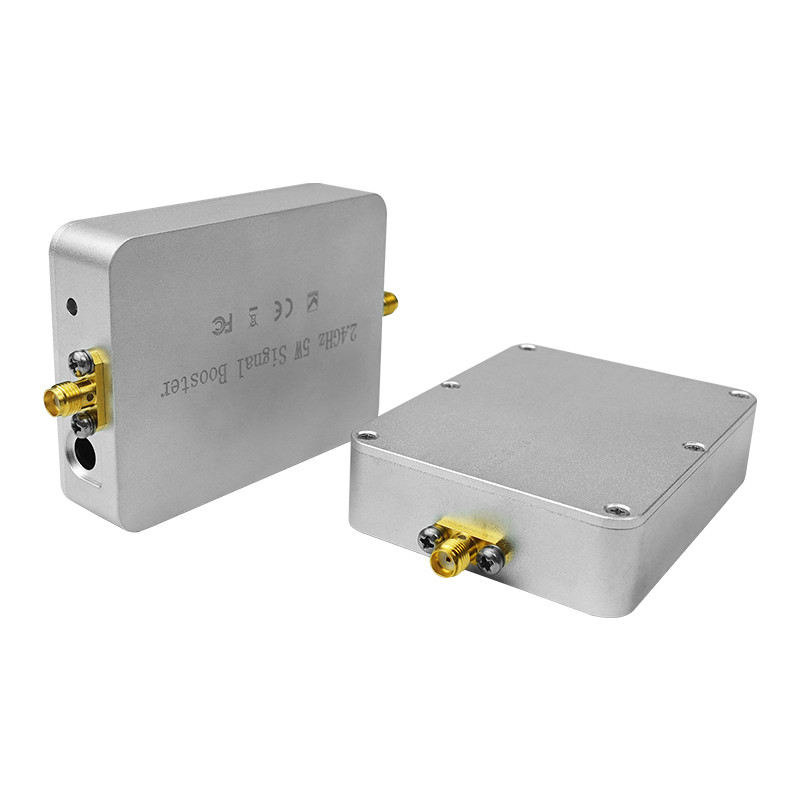

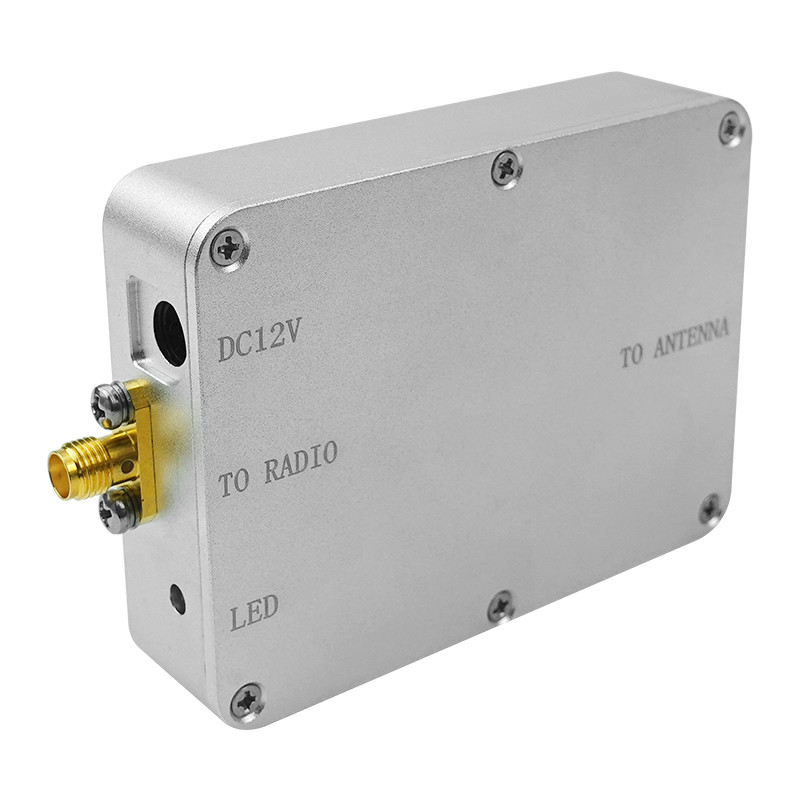

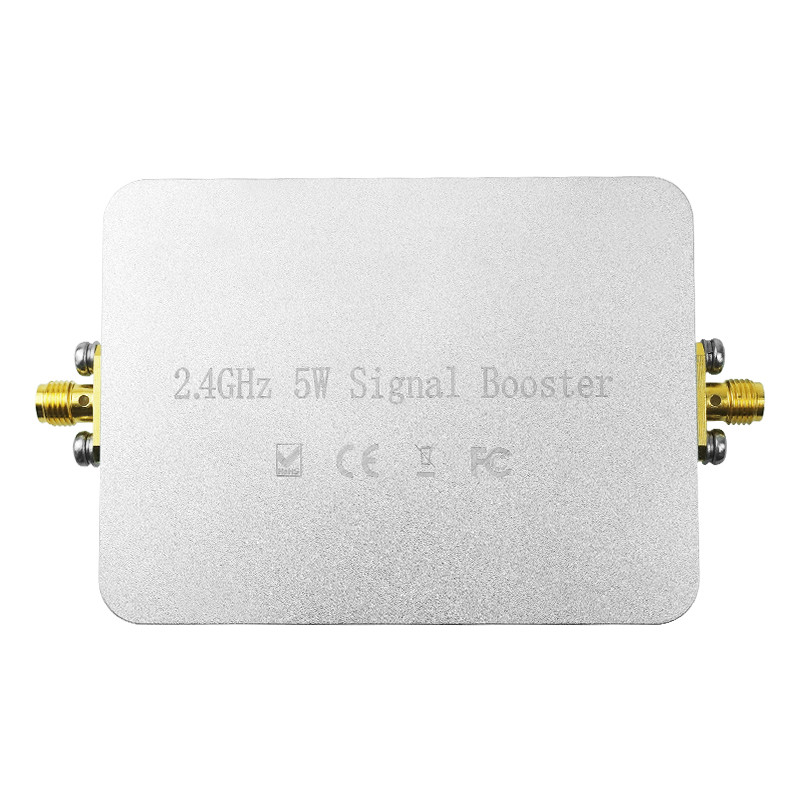

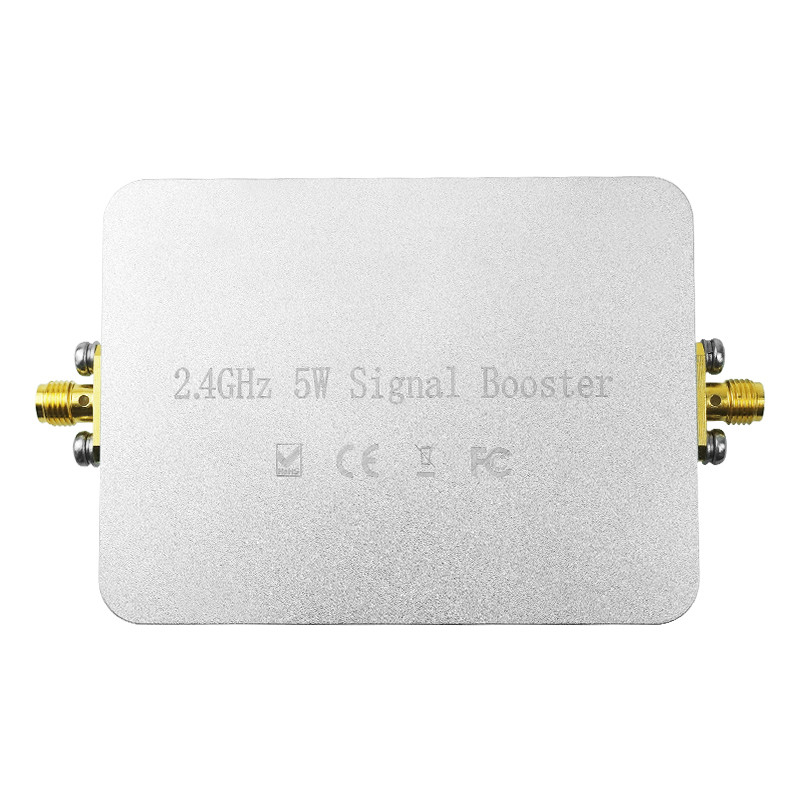

4W 5W 6W 10W 2.4g 5.2g 5.8g WIFI 드론 신호 부스터 양방향 전력 증폭기 모듈
이것은 TDD 양방향 단일 채널 전력 증폭기입니다(송신용 채널 1개와 수신용 채널 1개). 이 제품은 1420~1470MHz 무선 이미지 전송 응용 분야를 위해 특별히 개발되었으며 무선 이미지 전송 표준을 준수하는 양방향 전력 증폭기입니다. 이 제품은 선도적인 단일 캐리어 변조 기술을 채택하여 매우 긴 공중 전송 거리와 강력한 간섭 방지 능력을 갖추고 있으며 직접 시퀀스 무선 주파수(DSSS) 및 직교 주파수 분할 다중화(OFDM)와 같은 주파수 확장 기술과 일치합니다. 무선 장치의 전송 속도를 변경하지 않으면서 무선 RF 통신 거리를 크게 확장합니다. 이 제품은 소형, 고효율, 우수한 선형성, 안정성 및 신뢰성의 장점을 가지고 있습니다.
| 기능 단위 | 매개변수 | MIN | 일반 값 | 최대 | 단위 | 비고 |
|
일반 요구 사항 |
이중 모드 | TDD | ||||
| 작동 주파수 | 300 | 6000 | MHz | 맞춤형 | ||
| 공급 전압 | 12 | 24 | 31 | V | ||
| 작동 온도 | -40 | 70 | ℃ | |||
|
송신기 방식 |
송신기 이득 | 10 | 32 | 40 | dB | 맞춤형 |
| 최대 출력 전력(P1dB) | 45 | dBm | ||||
| 선형 출력 전력 | 38 | dBm | EVM<5% | |||
|
EVM@Pout=38dBm |
-27 |
dB |
802.11g 54Mbps OFDM 64QAM BW 20MHz |
|||
| 대역 내 변동 | 0.3 | 0.5 | dB | |||
| 작동 전류 | 0.6 | 0.65 | A | @Pout=38dBm, VCC=31V | ||
| 스위칭 지연 | 2.5 | us | ||||
| 2차 고조파 | -65 | -50 | dBc | |||
| 2차 고조파 | -70 | dBc | ||||
|
수신 방식 |
수신 이득 | 10 | 18 | 25 | dB | 맞춤형 |
| 잡음 지수 | 2.5 | 3 | dB | |||
| 작동 전류 | 10 | 11 | 12 | mA | ||
| 대역 내 변동 | 0.1 | 0.2 | dB | |||
작동 및 보관 환경 요구 사항
a) 온도: -40～+70℃;
b) 작동 상대 습도: 5%～95%, 결로 없음;
c) 기압: (70～106) kPa;
d) 습도: 40℃ 이상, 상대 습도 95% 이상인 고온 및 고상대 습도 환경에서 작동 가능;
e) 보관 온도: -40～+125℃;
f) 보관 습도: 5%～98%, 결로 없음.
응용 분야
교도소, 정부, 석유 및 가스 저장 시설 및 현장, 교회, 극장, 기자 회견실, 도서관, 박물관, 법원, 국경 순찰 및 마약 단속, 세관, 모스크 등
FAQ
1. 제조업체입니까?
예, 저희 공장은 심천 롱강 지구에 위치해 있으며, 방문을 환영합니다.
2. MOQ?
1~100개
3. 지불 조건?
T/T, 알리바바 무역 보증(Visa, Mastercard, E-checking 등), WestUnion, Paypal 등
4. 주문은 어떻게 진행합니까?
A. 알리바바 웹사이트에서 문의를 통해 요구 사항 및 제품 응용 프로그램을 알려주십시오. B. 귀하의 특정 요구 사항에 따라 견적을 제시합니다. C. 고객은 견적에 동의하고 결제를 합니다.
5. 불량품을 받으면 어떻게 해야 합니까?
엄격한 품질 관리를 통해 100% 합격률을 보장합니다. 그러나 운송 중에 손상될 수 있습니다. 문제점을 알려주시기 위해 불량품 사진이나 비디오를 공유해 주십시오. 그에 따라 보상을 하거나 새 전자 부품 또는 제품을 보내드리겠습니다.
