| 원래 장소: | 첸젠 중국 |
|---|---|
| 브랜드 이름: | TeXin |
| 인증: | CE ISO |
| 모델 번호: | TX-100W |
| 최소 주문 수량: | 1 |
| 가격: | 협상 가능 |
| 배달 시간: | 5~8일 |
| 지불 조건: | L/C, D/A, D/P, T/T, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 100000/month |
| 주파수 범위: | 1200-1500MHz | 시험 전압: | 28-32V |
|---|---|---|---|
| 전류: | 10A | 출력: | 100W |
| 이득: | 50dBm | 커넥터: | N/여성 |
| 전원 공급 전선: | 빨간색+검정색+활성화 와이어 | 아웃 쉘 크기: | 229*90*24mm |
| 무게: | 0.9 킬로그램 | 워크 온도: | -40~+65 |
| 아웃 쉘 소재: | 알루미늄 | 적용: | 통신/드론 시스템 |
| 강조하다: | PA1200-1500MHz RF 전력 증폭기,100W RF 전력 증폭기,안티 드론 모듈 RF 전력 증폭기 |
||

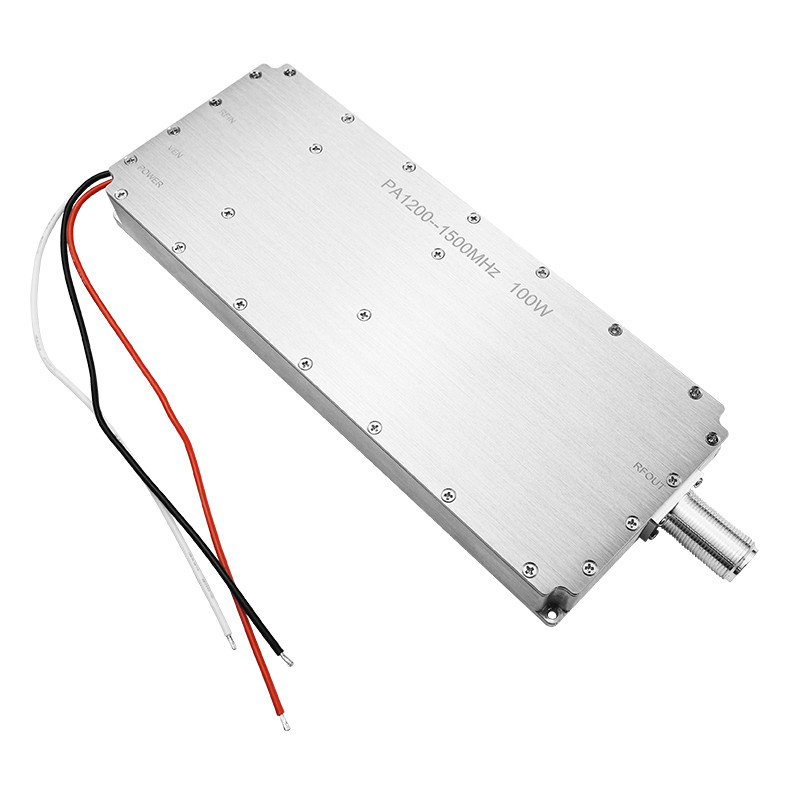

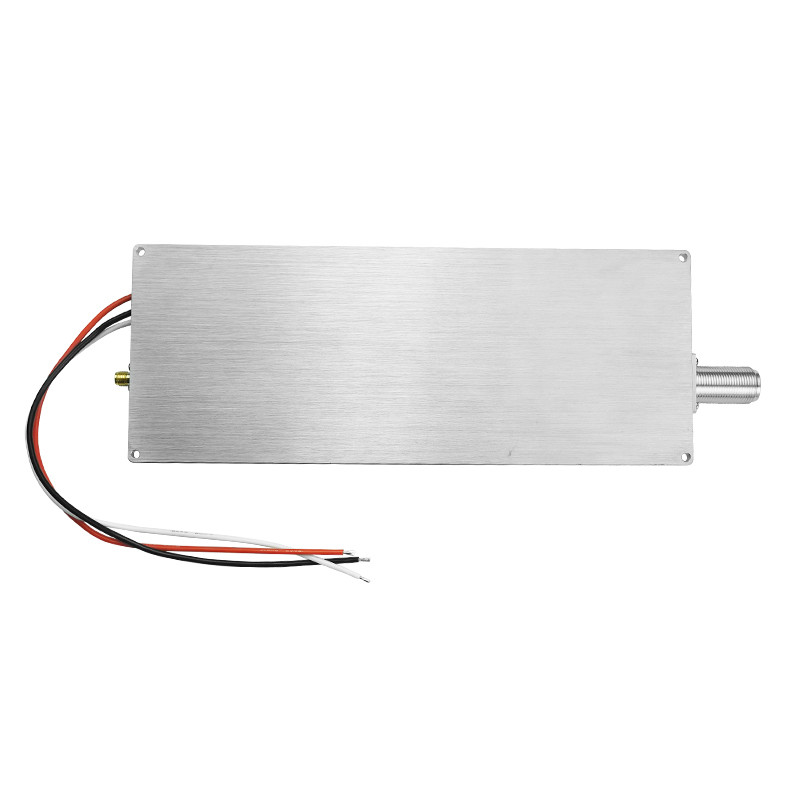

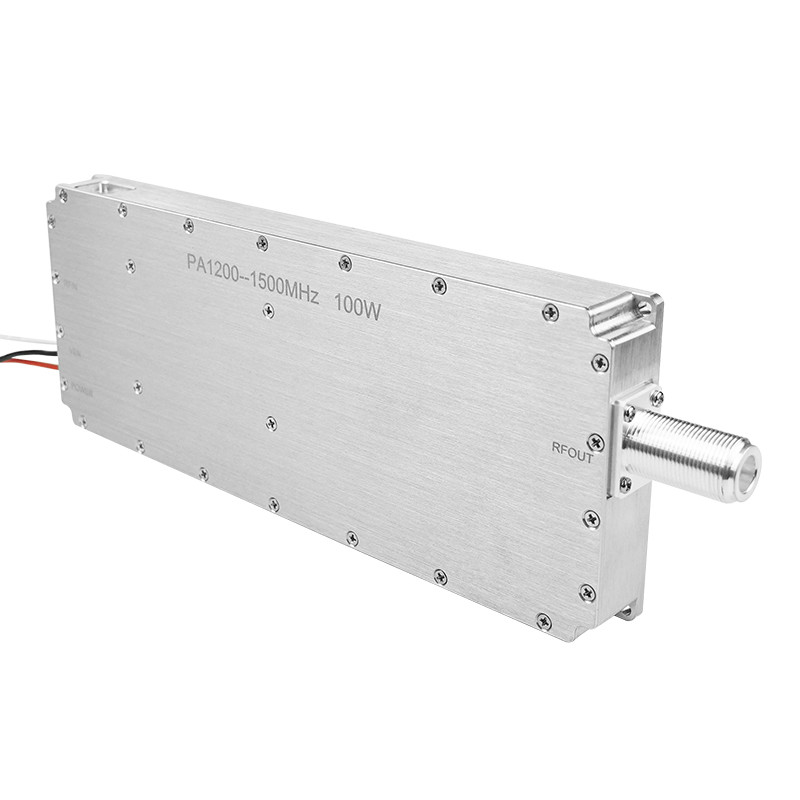

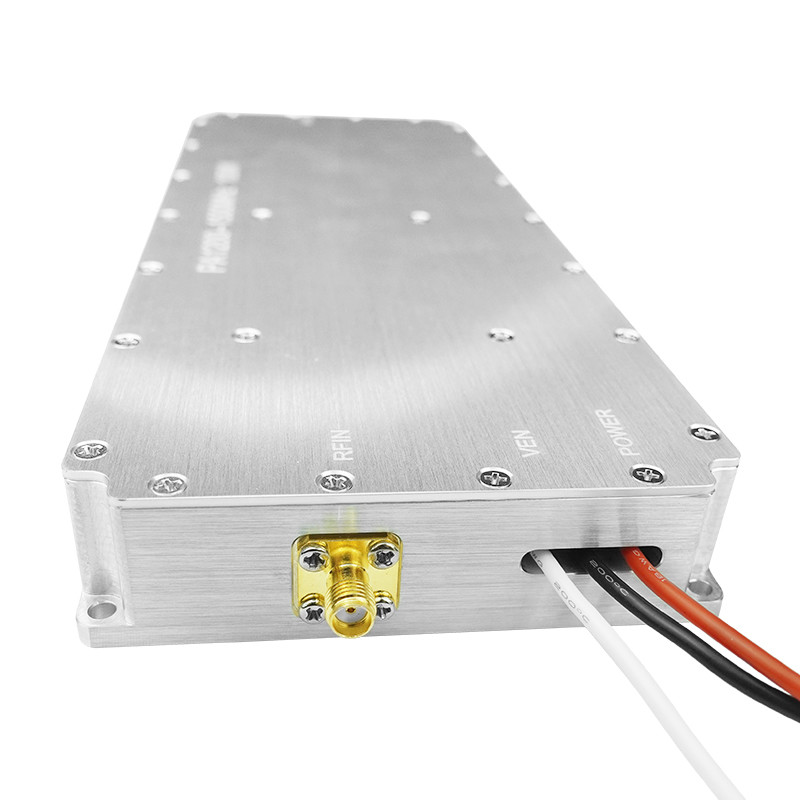

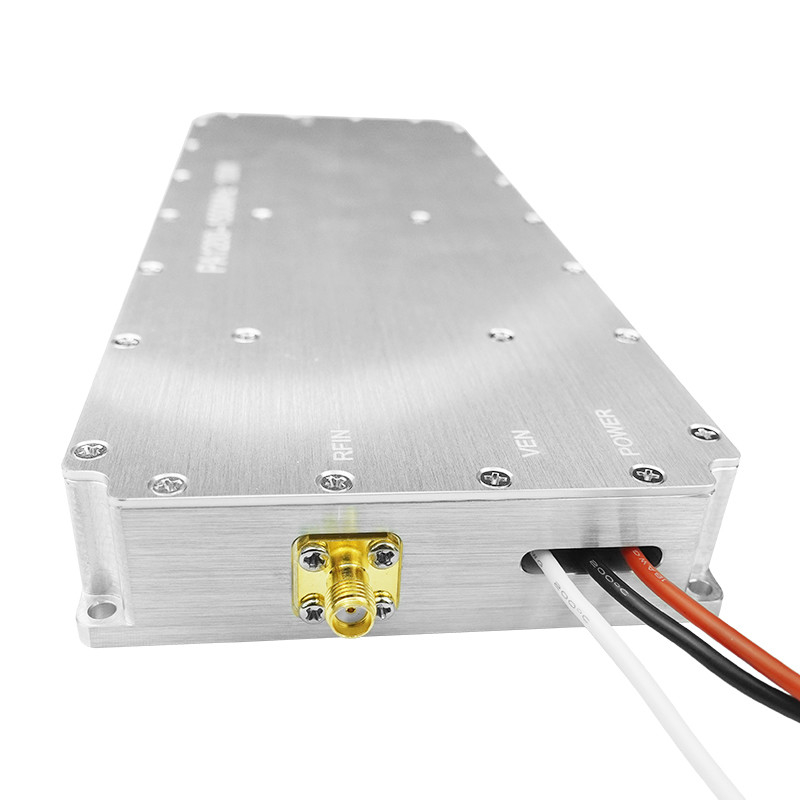

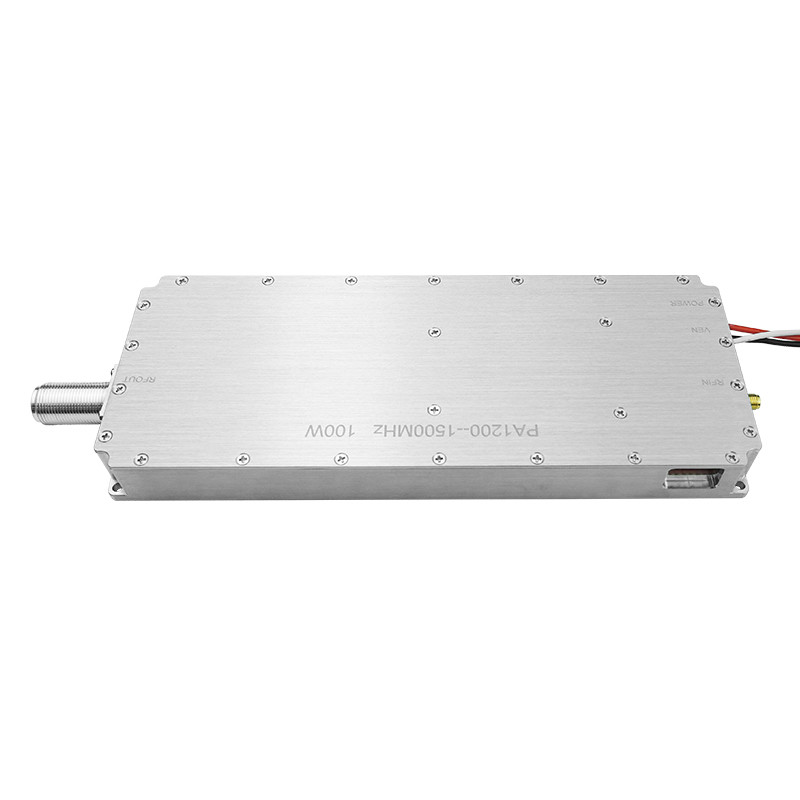

긴 N형 커넥터 100W PA1200-1500MHz rf 전력 증폭기 양방향 안티 드론 모듈
이것은 긴 N형 커넥터 고전력 100W 양방향 RF 전력 증폭기 모듈입니다. 모듈의 주요 특징은 안정적인 입력 0-10dB입니다.더 긴 출력 커넥터와 초대폭 대역폭을 달성 할 수 있습니다.고객들은 필요에 따라 신호 출처가 없는 솔루션이나 외부 신호 출처가 있는 솔루션을 선택할 수 있습니다.
전력 증폭기에 신호 소스 구축이 신호 기지 스테이션 타워에 적용 될 수 없습니다. 사용 된 통신 신호를 수신하고 강화 할 수 있습니다.외부 신호 소스는 일반적으로 드론의 간섭 신호로 사용됩니다.사용 시나리오와 상관없이 이 광대역 증폭기는 비교적 좋은 결과를 얻을 수 있습니다.
제품 사양
| - 아니 | 항목 | 데이터 | 단위 |
| 1 | 빈도 | 1200~1500 | MHz |
| 2 | 시험 전압 | 28 ~ 32 | V |
| 3 | 전류 | 10 | A |
| 4 | 출력 | 100 | W |
| 5 | 이득 | 50 | dbm |
| 6 | 출력 안정성 | 1 | dB |
| 7 | 입력 안정성 | 0-10 | dB |
| 8 | 커넥터 | 여성 | |
| 9 | 출력 커넥터 VSWR | ≤1.30 (전력 및 VNA 테스트가 없습니다) | |
| 10 | 전원 공급 전선 | 빨간색+검은색+동전선 | |
| 11 | 컨트롤을 활성화 | 높은 ON 낮은 Off | |

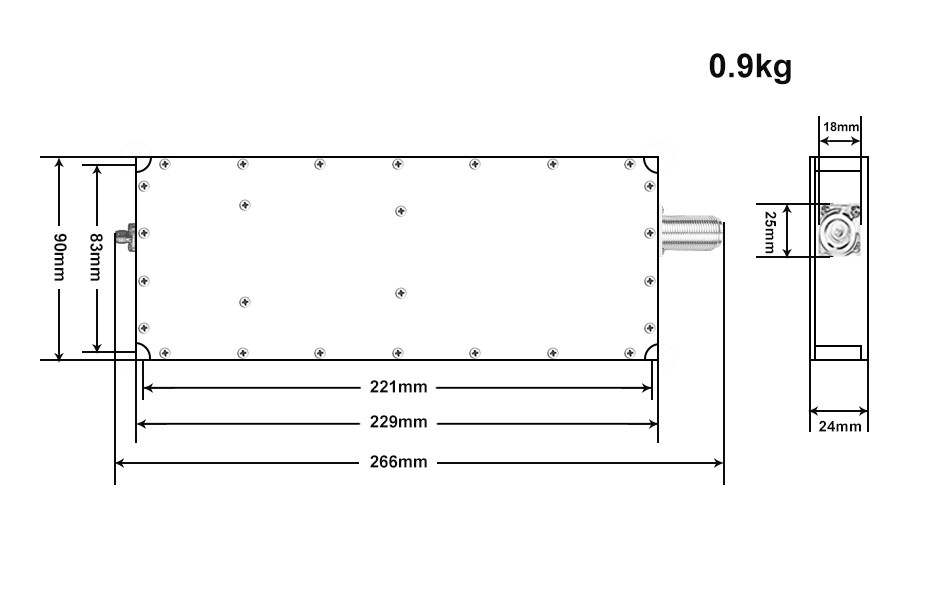

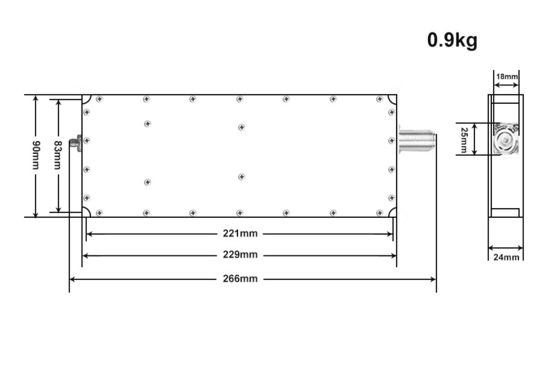

| 12 | 외껍질 크기 | 229*90*24 | mm |
| 13 | 장착 구멍 | 221*83 | mm |
| 14 | 무게 | 900 | g |
| 15 | 작업 온도 | -40~+65 | °C |
| 16 | 껍질 물질 | 알루미늄 | |
| 17 | 진동 필요 |
차 부하 OK |
|

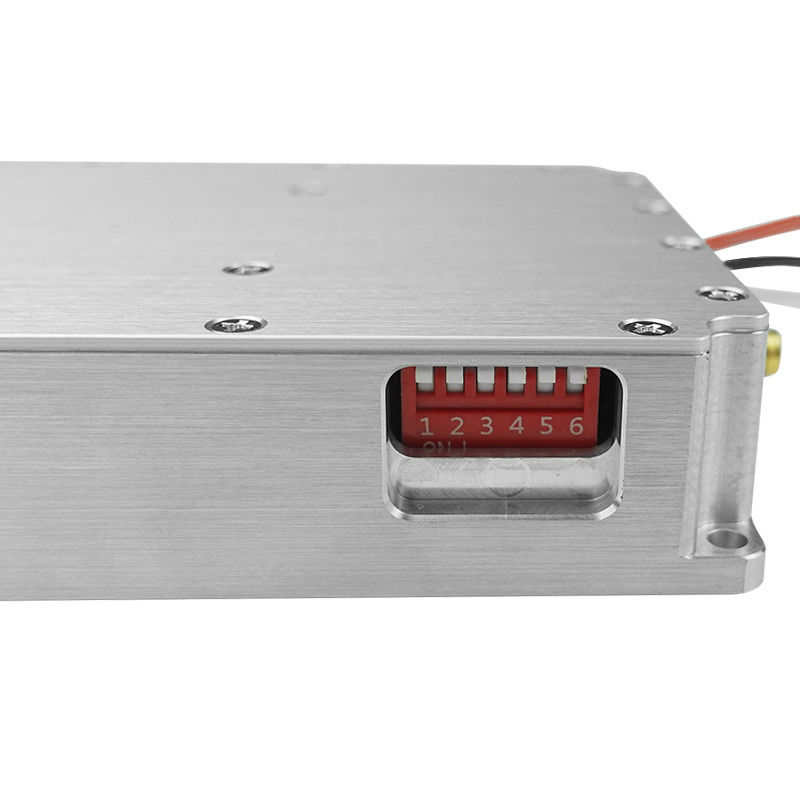

| DIP 번호 | PIN 정의 | 기능 | 언급 |
| 1 | D6 | 약화 16dB | 높은 수준의 약화 낮은 수준은 약화되지 않습니다 |
| 2 | D5 | 저하 8dB | |
| 3 | D4 | 약화 4dB | |
| 4 | D3 | 2dB 약화 | |
| 5 | D2 | 약화 1dB | |
| 6 | D1 | 0.5dB 가량 완화 | |
| 7 | LE | 연쇄 잠그기 허용 입력 | |
| 8 | P/S | 일련/동렬 모드 선택 | 높은 수준의 일련 모드 (소프트웨어 제어) |
| 낮은 평행 모드 (수동 제어) |
제품 특징
1만나기 위해100와트전력
2. 이중 커넥터, 출력과 입력 모두 고품질 금속 재료로 만들어집니다
3. 자신의 외부 신호 소스로 사용 지원
4모듈은 28V-32V 운영 전압을 지원합니다.
5.1200-1500MHzsupper 주파수 대역
6입력 가이드 0-10 dB
7알루미늄 합금 물질은 방수, 높은 전도성 및 열 분해
주의
적용
FAQ
1제조업자인가요?
예, 우리의 공장은 롱강 지구에 위치하고 있습니다, 첸젠, 우리를 방문하는 것을 환영합니다 여기
2- MOQ?
1~100개
3.. 지불 기간?
T/T, 알리바바 무역 보장 (비자, 마스터 카드, 전자 체크, 등), 웨스트 유니온, 페이팔 등
4어떻게 명령에 따라 진행해야 할까요?
A. 알리바바 웹사이트에서 문의를 통해 귀하의 요구 사항과 제품 애플리케이션을 알려주세요. B. 우리는 귀하의 사양에 따라 인용합니다. C. 고객은 인용과 동의하고 지불을합니다.
5고장있는 제품을 받았다면 어떻게 해야 할까요?
우리의 엄격한 품질 관리는 100%의 합격률을 보장합니다. 그러나 그 과정에서 손상 될 수 있습니다. 문제점이 어디에 있는지 알려주기 위해 결함이있는 제품 사진이나 비디오를 공유하십시오.우리는 그에 따라 보상을 하거나 새로운 전자 부품 또는 제품을 보낼 것입니다.
