| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | TeXin |
| 인증: | SGS, ISO9001 |
| 모델 번호: | TX-NZ150W |
| 최소 주문 수량: | 1 |
| 가격: | Negotiated |
| 포장 세부 사항: | PE 폼이 있는 상자 |
| 배달 시간: | 3 일 |
| 지불 조건: | T/T, 페이팔, L/C, D/A, D/P, 웨스턴 유니온 등. |
| 공급 능력: | 5000pcs/month |
| Product: | VCO chip | Working voltage: | 5V |
|---|---|---|---|
| Operating temperature range: | -40°C~+85°C | Current consumption(Icc): | 25mA |
| Application: | Goverment, Speech center, Church, meeting room, etc. | ||
| 강조하다: | GSM DCS 휴대 전화 신호 방해기,AC160V 휴대 전화 신호 방해기,CDMA LTE 데스크탑 신호 방해기 |
||

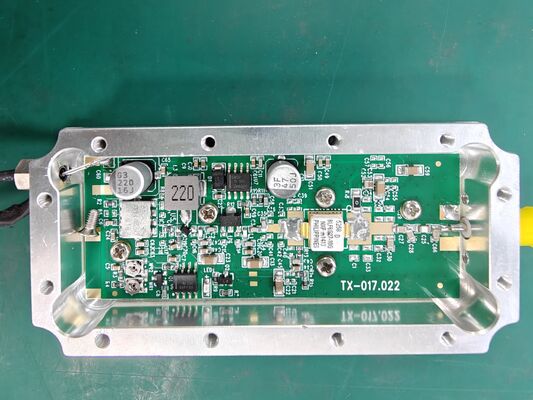

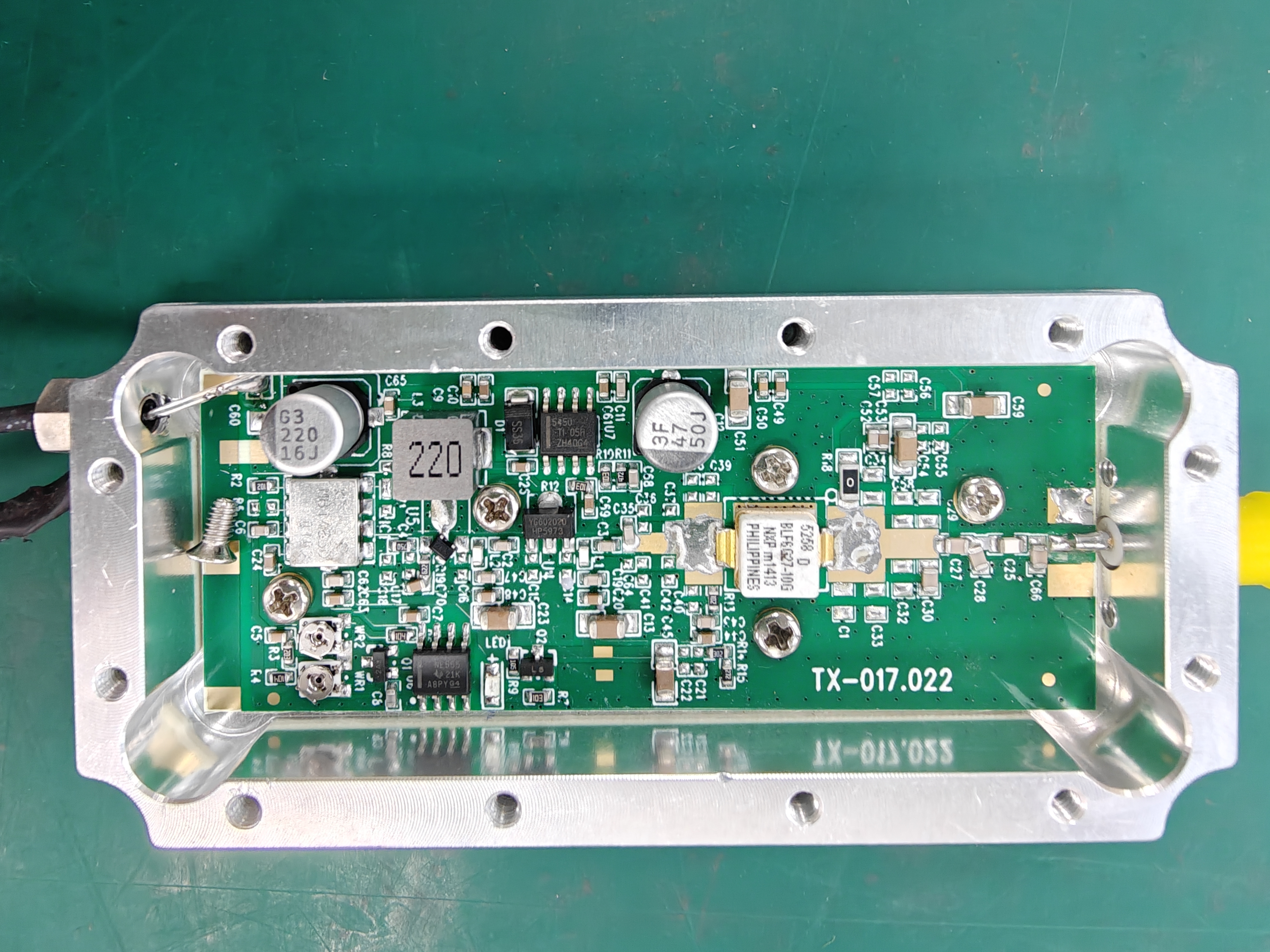

Teixn 브랜드 전압 제어 오시레이터 ((VCO) SM150 10dbm 5V 작동
모델: SM150
설명
VCO (전압 제어 장치) 는 RF 모듈의 필수 구성 요소이며, 주요 기능은 RF 신호를 상향 변환 (전달) 및 하향 변환 ( 수신) 이다.주로 베이스 스테이션에서 사용 됩니다., 이동통신, 그리고 다른 RF 장비.
| 매개 변수 | M이 | T유피컬 | M엑스 | u니트 | 언급 | |
| W작동 전압(Vcc) | 4.75 | 5.0 | 5.25 | Vdc | ||
| 출력 수준 | 10 | dBm | Vcc = 5.0V | |||
| 현재 소비 (Icc) | -- | 25 | mA | |||
| 조정 민감도 (평균) | 10 | -- | -- | MHz/V | Vt = 0.5~4.5V | |
| 튜닝 전압 (Vt) | 0.5 | -- | 4.5 | Vdc | ||
| 단계 소음/운전기 | @1KHz 오프셋 | -- | -65 | dBc/Hz | Vcc = 5.0V, Vt = 2.5V | |
| @10KHz오프셋 | -- | - 92 | dBc/Hz | Vcc = 5.0V, Vt = 2.5V | ||
| @100KHz오프셋 | -- | -120 | dBc/Hz | Vcc = 5.0V, Vt = 2.5V | ||
| 1MHz오프셋 | -- | -130 | dBc/Hz | Vcc = 5.0V, Vt = 2.5V | ||
| 오시슬레이션 주파수 | -- 175 | -- -- | 135 -- | MHz | Vcc = 5.0V, Vt = 0.5V | |
| 튜닝 터미널 용량 | -- | 56 | -- | pF | ||
| 두 번째 하모닉 | -- | -- | -15 | dBc | ||
| 로드 임피던스 | -- | 50 | -- | 오 | ||
| 작동 온도 | -40 | -- | +85 | °C | ||
| 순서 | E설명 |
| 1 | 전압(VCC) |
| 2 | 토지(GND) |
| 3 | 튜닝 전압 (VT) |
| 4 | NC |
| 5 | 토지(GND) |
| 6 | RF내버려 두세요 |
포장 목록
