| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | TX TELSIG |
| 인증: | SGS, ISO9001 |
| 모델 번호: | TX-CD50W |
| 최소 주문 수량: | 1 |
| 가격: | 협상 가능 |
| 포장 세부 사항: | 오래가는 경우 또는 상자 |
| 배달 시간: | 5~8일 |
| 지불 조건: | L/C, T/T, 웨스턴 유니온, 페이팔 등 |
| 공급 능력: | 1000per 달 |
| 주파수 범위: | 100-1300MHz | 작업: | 12V~28V |
|---|---|---|---|
| 풋: | -5~5dBm | 현재의: | >220mA |
| RF 커넥터: | SMA | 물질: | 알류미늄 |
| 온도: | -40C+80C | ||
| 강조하다: | rf 전력 증폭기,mmic 전력 증폭기 |
||

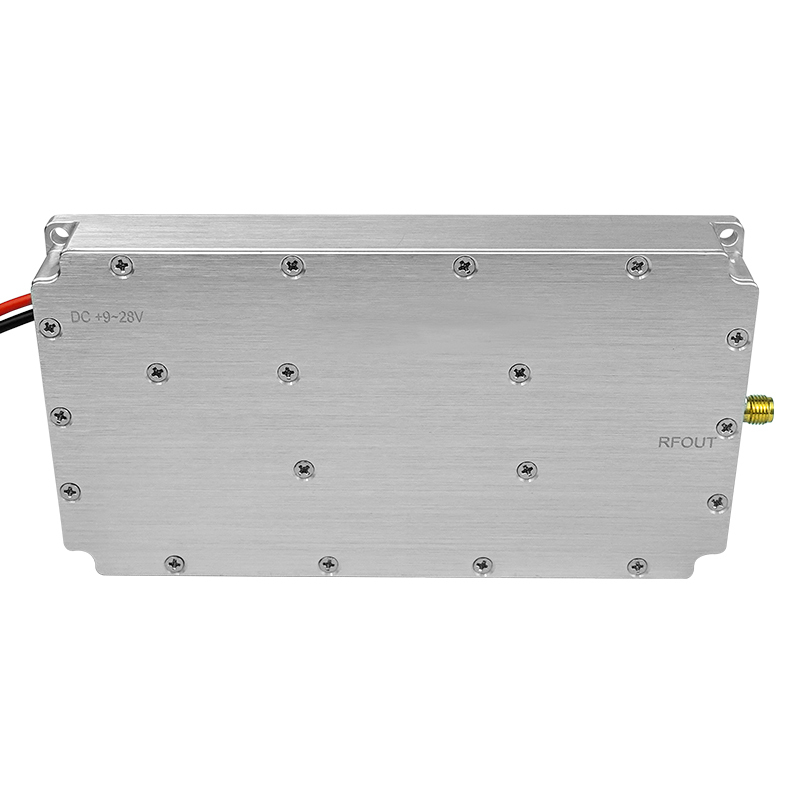

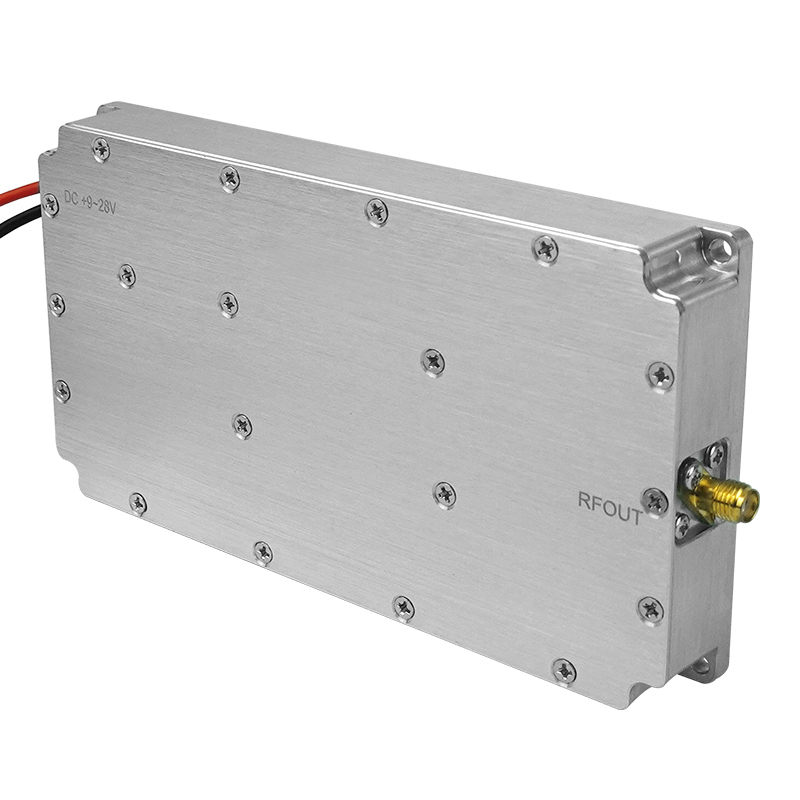

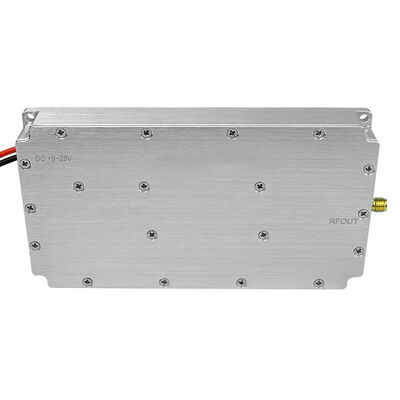

광대역 100-1300MHz 디지털 변조 역신호원 모듈
디지털 변조 대응 신호원 모듈은 디지털 변조 대응원을 포함하는 대응 모듈입니다. 전력 증폭기 모듈을 추가하고 송신 안테나를 연결하여 사용할 수 있습니다. 이 모듈은 FPGA 로직 칩을 메인 제어에 사용하고, 주파수 고정 VCO의 뛰어난 주파수 안정성과 결합하여 드론용 대응 디지털 변조 신호 모듈을 생성합니다. 디지털 변조 기저대역 신호는 FPGA 내부에서 생성되어 VCO 발진 주파수로 반송파에 실려 대응 과정에서 안테나를 통해 전송됩니다. 이 모듈은 50Ω SMA RF 인터페이스 출력을 사용하여 SMA 인터페이스 전력 증폭기 모듈에 쉽게 연결할 수 있습니다.
특징
지원 주파수: 100-1300MHz
소형 폼 팩터, 사용자 통합 용이
산업 등급 설계, 산업 등급 칩 사용, 산업 응용 분야에 적합
응용 분야
■ 교정 장비 매개변수
■ 광대역 신호 발생기는 Sub-6GHz에서 밀리미터파까지의 전체 대역 통신 신호를 시뮬레이션할 수 있습니다.
■ 전자 간섭 장비 테스트
■ 소프트웨어 정의 라디오(SDR) 디버깅
| 이름 | 매개변수 | 비고 |
| 전압 | 12~28V | |
| 출력 | -5~5dBm | |
| 주파수 | 100~1300MHz | 맞춤형 |
| 전류 | >220mA | |
| RF 커넥터 | SMA | RF 출력 |
| RF 인터페이스 임피던스 | 50 Ω | |
| 크기 | 141*75*21mm | |
| 작동 온도 | -40℃+80℃ | 산업 등급 |
| 확장 기능 |
주의 사항
사용 주파수 범위
맞춤형 주파수 대역은 특정 드론의 무선 신호에 해당합니다. 범위를 벗어난 주파수를 사용하면 효과가 없습니다.
간섭 거리 및 출력 전원 구성
간섭 거리는 전력 증폭기의 출력 전원과 송신 안테나와 관련이 있습니다. 안테나와 출력 전원은 일치해야 합니다. 그렇지 않으면 간섭 거리에 영향을 미칩니다. 장애물이 없는 환경에서 가장 잘 작동합니다.
