| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | TX TELSIG |
| 인증: | SGS, ISO9001 |
| 모델 번호: | TXSZS80008 |
| 최소 주문 수량: | 1 |
| 가격: | 협상 가능 |
| 포장 세부 사항: | 오래가는 경우 또는 상자 |
| 배달 시간: | 5~8일 |
| 지불 조건: | L/C, T/T, Paypal 등, D/A, Western Union, MoneyGram |
| 공급 능력: | 100000/월 |
| 주파수 범위: | 800-915 | 전압: | 12-24V |
|---|---|---|---|
| 힘: | 8W | 얻다: | 39db |
| 출력 안정성: | 1db | 커넥터: | SMA / 여성 |
| 출력 커넥터 VSWR: | ≤1.30 | 아웃 쉘 크기: | 89*43*15 |
| 무게: | 90g | ||
| 강조하다: | rf 전력 증폭기,무선 주파수 증폭기 |
||

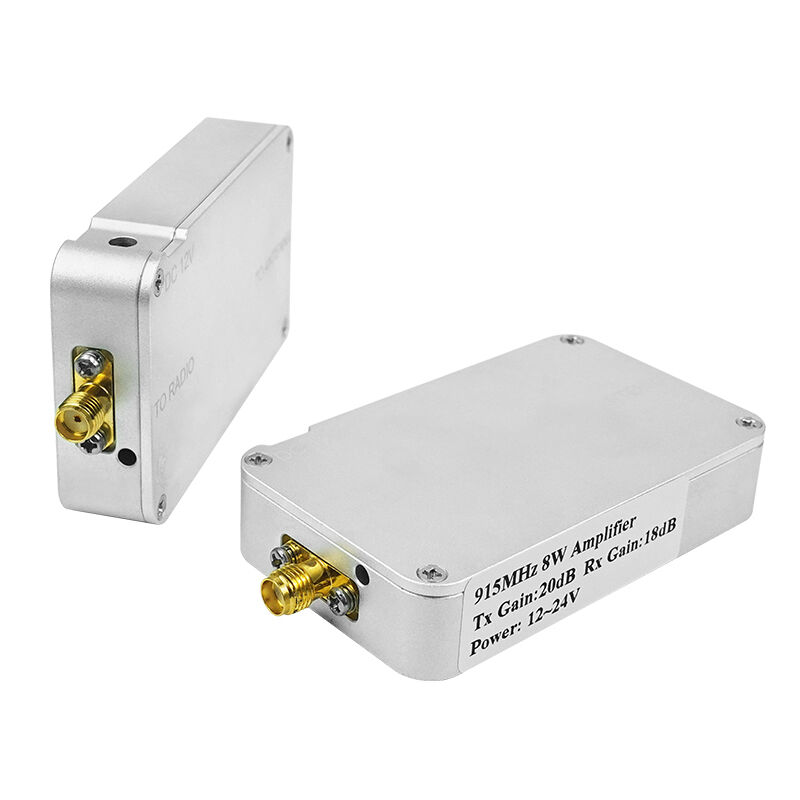

맞춤형 8W 4W 10W 듀얼 밴드 800mhz 900mhz 신호 부스터 전력 증폭기 모듈
이 모듈은 높은 평균 출력 전력, 우수한 대역 내 평탄도 및 상/하측 대역 간의 작은 오프셋을 특징으로 합니다. 모듈의 주파수 대역 및 출력 전력은 고객의 요구에 따라 맞춤 설정할 수 있습니다. 4W, 8W, 10W의 다양한 전력 등급 옵션을 제공합니다. 이 증폭기는 12-24V 전압 범위에서 안정적으로 작동할 수 있으며 강력한 간섭 방지 기능을 갖추고 있습니다. 고화질 이미지 전송 구성을 갖춘 드론 및 FPV 장치의 이미지를 효과적으로 증폭할 수 있습니다.
특징
■듀얼 밴드 신호 HD 부스터
■ 전압 12-24V 일치
■ 맞춤형 4W 8W 10W
■ 작동 전류 약 1A
■ 수신 및 송신 가능.
■ VSWR 보호 1.3 미만
■ 소형 및 경량 휴대 가능
데이터 시트
| No. | 항목 | 데이터 | 단위 |
| 1 | 주파수 | 800-915(맞춤형) | MHz |
| 2 | 테스트 전압 | 12-24 | V |
| 3 | 전류 | 1.2 | A |
| 4 | 출력 | 8 | W |
| 5 | 이득 | 39 | dB |
| 6 | 출력 안정성 | 1 | dB |
| 7 | 커넥터 | SMA / 암 | |
| 8 | 출력 커넥터 VSWR | ≤1.30 (전원 및 VNA 테스트 없음) | |
| 9 | 전원 공급선 | 빨간색+검은색+활성화 와이어 | |
| 10 | 활성화 제어 | 높음 ON 낮음 OFF | |

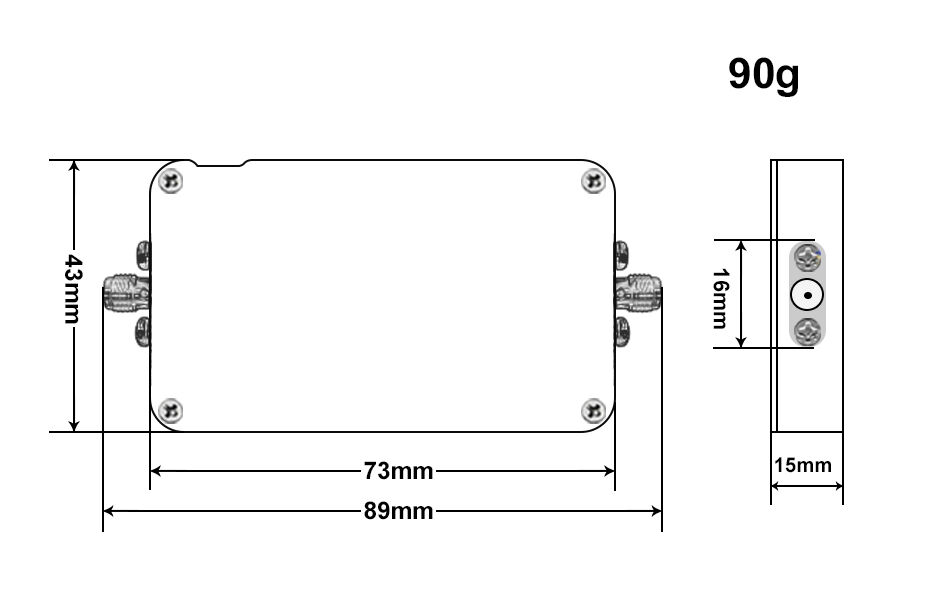

| 11 | 외부 쉘 크기 | 89*43*15 | mm |
| 13 | 무게 | 90 | g |
| 14 | 작동 온도 | -40~+65 | ℃ |
| 15 | 외부 쉘 재질 | 알루미늄 | |
| 16 | 진동 필요 | 차량 탑재 가능 | |
응용 분야
■ 드론 익스텐더
■ 신호 부스터
a) 온도: -40～+70℃;
b) 작동 상대 습도: 5%～95%, 비응축;
c) 대기압: (70～106) kPa;
d) 습도 및 열: 40℃ 이상, 상대 습도 95% 이상인 고온 및 고상대 습도 환경에서 작동 가능;
e) 보관 온도: -40～+125℃;
f) 보관 습도: 5%～98%, 비응축.
