DC 접지 낙뢰 보호 기능이 있는 맞춤형 주파수 옴니 유리 섬유 안테나, 산업 통신 시스템에 적합

맞춤형 옴니 유리섬유 안테나

• 이 제품은 사용자 요구에 따라 주파수를 맞춤 설정할 수 있는 옴니 방향성 유리섬유 안테나로, 다양한 산업 및 실외 통신 시나리오에 적합합니다. 안정적인 성능, 내구성 및 다양한 애플리케이션 요구 사항을 충족하는 적응성을 특징으로 합니다.




  1. 제품 특징

  • 주파수 대역: 사용자 요구에 따라 맞춤 설정 가능하며, 다양한 통신 주파수 요구에 적합합니다.
  • 신호 성능: 8±0.5 dBi의 안정적인 이득을 가지며, 수평 360° 옴니 방향성 커버리지와 55°의 수직 빔폭을 제공하여 커버리지 영역 내 신호 사각지대가 없습니다. 타원도는 ±2 dB이며, VSWR은 2.0 미만으로 신호 손실을 효과적으로 줄이고 안정적인 신호 전송을 보장합니다.
  • 내구성: 안테나는 방수, 노화 방지 및 UV 저항 기능이 있는 검은색 무광 유리섬유 레이돔으로 덮여 있습니다. -55°C ~ +70°C의 작동 온도 범위와 31m/s의 풍압 저항 등급으로 열악한 실외 환경에서도 안정적으로 작동할 수 있습니다.
  • 내전력 용량: 최대 100W의 입력 전력을 지원하며, DC 접지 낙뢰 보호 기능으로 산업 시나리오에서 안전하고 안정적인 장기 작동을 보장합니다.

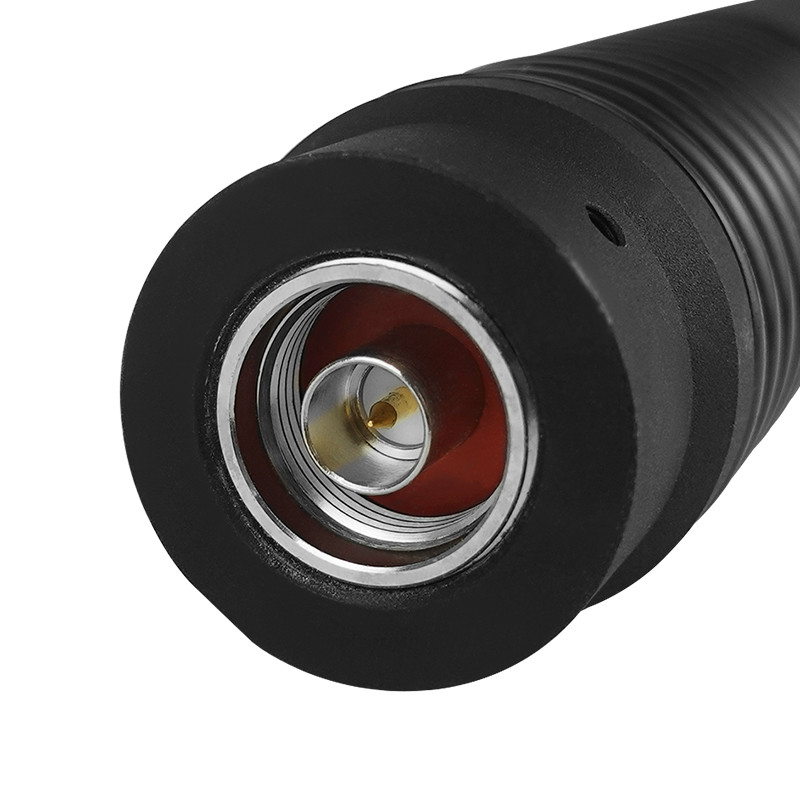

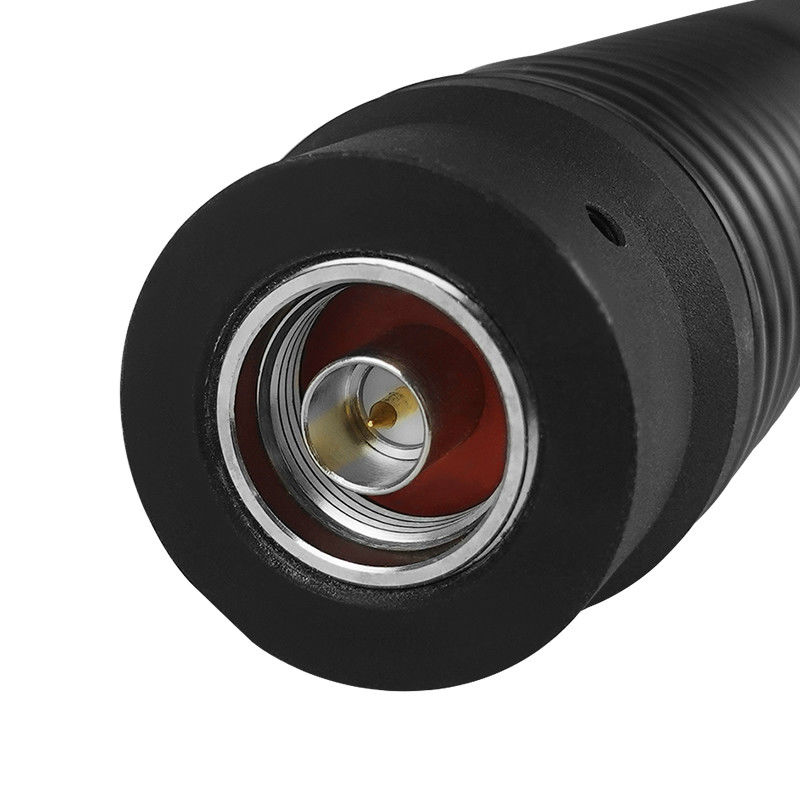

  • 설치 및 연결: N형 수 커넥터와 기계적 고정 설치 방식을 채택하여 설치가 간편하고 편리하며 다양한 통신 장비와의 통합에 적합합니다.

  2. 기술 매개변수

  항목	사양
  이득	8 dBi
  VSWR	< 2.0
  편파	수직
  수평 빔폭	360°
  수직 빔폭	55°
  타원도	±2 dB
  입력 임피던스	50 Ω
  최대 입력 전력	100 W
  커넥터 유형	N Male (N-J)
  낙뢰 보호	DC 접지

  3. 기계 및 환경 매개변수

  항목	사양
  안테나 치수	Ø25×710 mm
  무게	758 g
  정격 풍속	31 m/s
  색상	검은색 무광 마감
  레이돔 재질	유리섬유
  작동 온도	-55°C ~ +70°C
  설치 방법	기계적 고정 설치




  4. 적용 시나리오

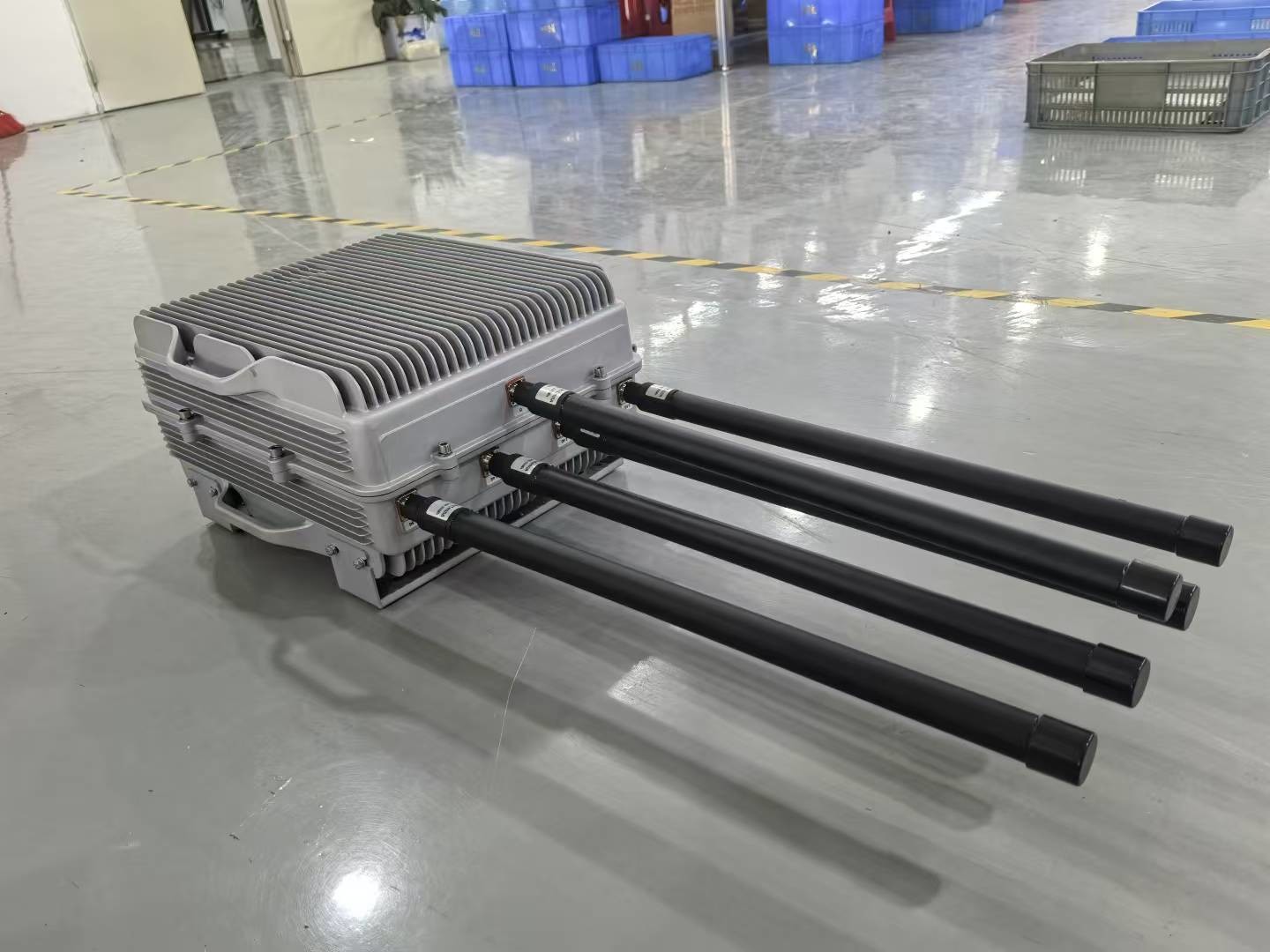

  이 안테나는 산업용 사설망 통신 시스템, 무선 데이터 전송 및 원격 모니터링 장비, 드론 지상국 통신 링크, 실외 무선 인터콤 커버리지, 보안 및 사물 인터넷 데이터 전송, 그리고 안정적인 실외 통신이 필요한 기타 분야에서 널리 사용됩니다.

  5. 포장 및 품질 보증

  표준 포장에는 단위당 안테나 1개가 포함되며, 카톤당 20개(카톤 크기: 750×200×160 mm)의 벌크 포장도 가능합니다. 모든 안테나는 지정된 성능 매개변수를 충족하는지 확인하기 위해 공장 검사를 통과했습니다. 사용자 요구에 따라 맞춤형 주파수 튜닝을 제공합니다.
