| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | TX TELSIG |
| 인증: | SGS,ISO9001 |
| 모델 번호: | TX-S030 |
| 최소 주문 수량: | 1 |
| 가격: | 협상 가능 |
| 포장 세부 사항: | 튼튼한 케이스 또는 상자 |
| 배달 시간: | 2 근무일에 |
| 지불 조건: | T/T, 페이팔, 웨스턴 유니온 등 |
| 공급 능력: | 100,000pcs/month |
| 유형: | GaN 방해 모듈 | 빈도: | 맞춤형 |
|---|---|---|---|
| 힘: | 30W | 얻다: | 43dBi |
| Marterial: | 알류미늄 | 크기: | 104*40*17mm |
| 무게: | 0.13kg | 스위치 제어: | 24-28V |
| 강조하다: | RF 주파수 전파 교란기,고전력 휴대폰 전파 교란기,10 채널 전화 와이파이 신호 전파 교란기 |
||

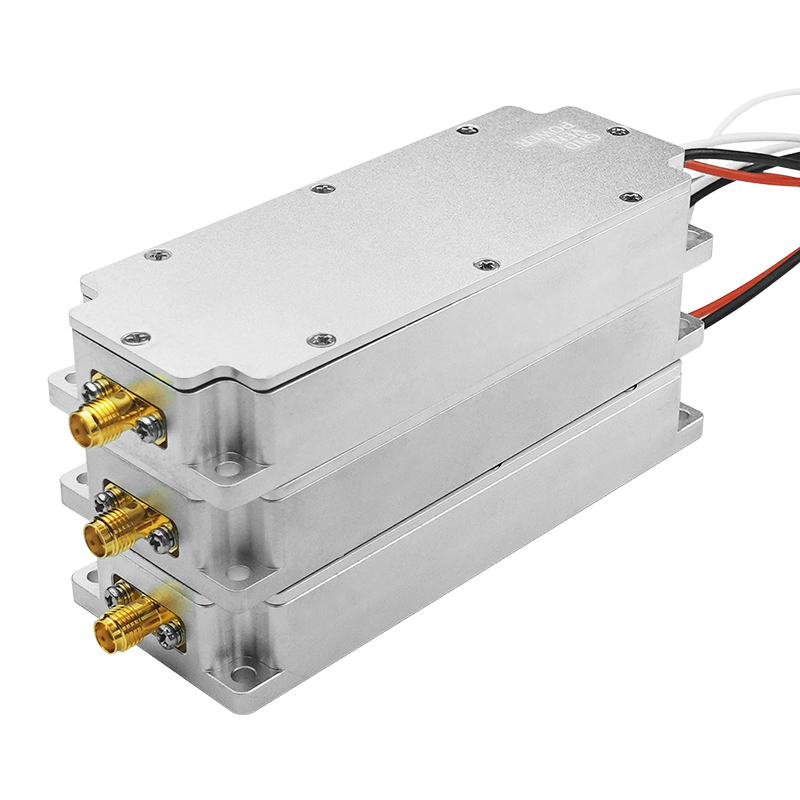

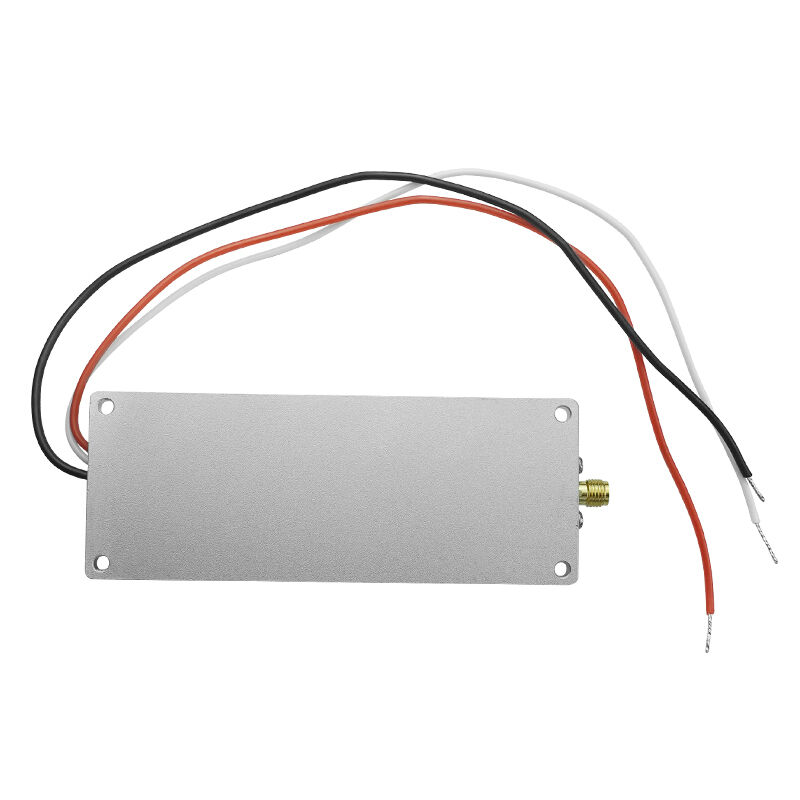

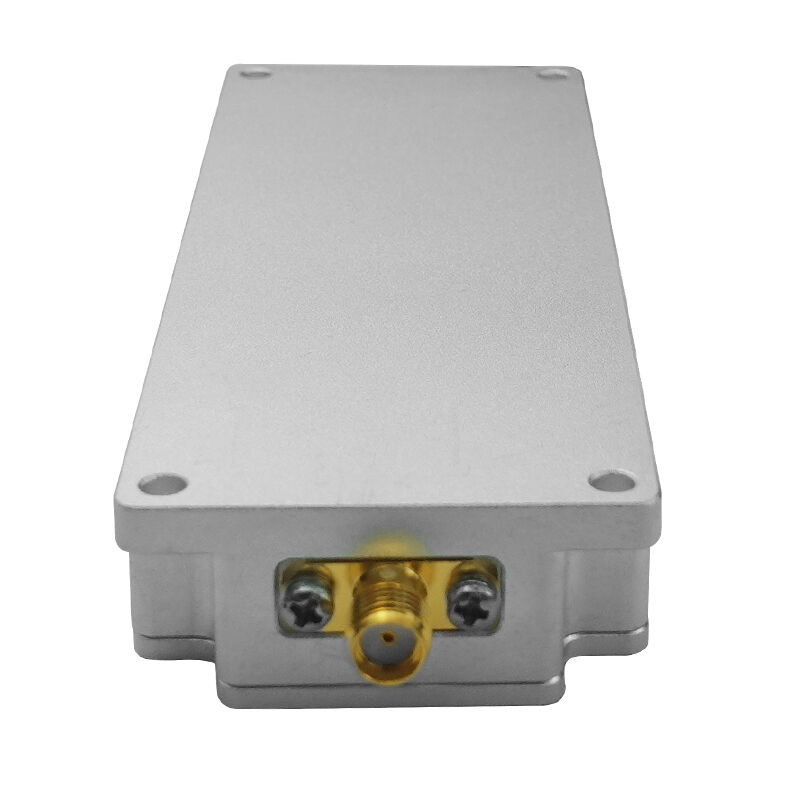

20W 30W GaN SAM 커넥터 RF 재머 모듈 DJI 방어 저고도 경제
890-960MHz 신호에 특화된 무선 정보 보안 모듈이며, 맞춤형 지원도 가능합니다. 이 모듈은 높은 평균 출력, 우수한 대역 내 평탄도, 상하 측파대 간의 작은 오프셋과 같은 장점을 가지고 있습니다.
사용 시 주의사항
모듈 사용 전, 고객은 먼저 해당 방열 조치, 안테나 연결 및 전원 연결을 구성해야 합니다.
-- 냉각 조치 관련
* 높은 출력으로 인해 모듈 사용 시 발열이 발생합니다.
* 모듈의 저온 및 고효율 유지를 위해 반드시 방열판과 냉각 팬을 추가하십시오.
* 적절한 방열 조치가 없으면 모듈이 단락되거나 직접 손상될 수 있습니다.
-- 안테나 연결 관련
연결 시, 먼저 안테나를 조립한 후, 프론트 엔드 소스 장비를 연결하고, 마지막으로 전원을 공급하십시오.
-- 전원 연결
전원 공급 장치는 DC24-28V 전압을 지원합니다.
전원 공급 장치가 28V일 때 모듈의 사용 효과가 더 좋습니다.
| 890-960MHz 30W RF 전력 증폭기 사양 | ||||
| No. | 항목 | 데이터 | 단위 | 비고 |
| 1 | 주파수 | 890-960 | MHz | |
| 2 | 작동 온도 | -40~+70 | ℃ | |
| 3 | 최대 출력 | 30 | W | |
| 4 | 작동 전압 | 24-28 | V | 24-28V 모두 가능 |
| 5 | 최대 이득 | 46 | dB | |
| 6 | 최대 전류 | 2.3 | A | |
| 7 | 출력 커넥터 | SMA-female | 필요한 경우 | |
| 8 | 출력 커넥터 | N/F 50Ω | 맞춤형 | |
| 9 | 전력 증폭기 효율 | 45 | 최대 출력 시 | |
| 10 | 스위치 제어 | 24-28 | V | 전압과 동일 |
| 11 | 정재파 보호 | OK | ||
| 12 | 온도 보호 | 75° | ℃ | |
| 13 | 크기 | 104*40*17 | mm | |
| 14 | 무게 | 0.13 | Kg | |
